CRG300

Es un dispositivo mecánico que facilita el enrutamiento de cables PROFIBUS PA, PROFIBUS DP, FOUNDATION Fieldbus™, AS-i, DeviceNet, Modbus, Convencionales, etc, para garantizar la correcta curvatura del cable, respetando la curvatura mínima. La violación de la curvatura mínima genera empalmes (cambio de impedancia) y el CRG300 evita cambiar la sección del cable, lo que provoca reflejos en la señal. Este dispositivo está diseñado para montaje en panel y en campo.

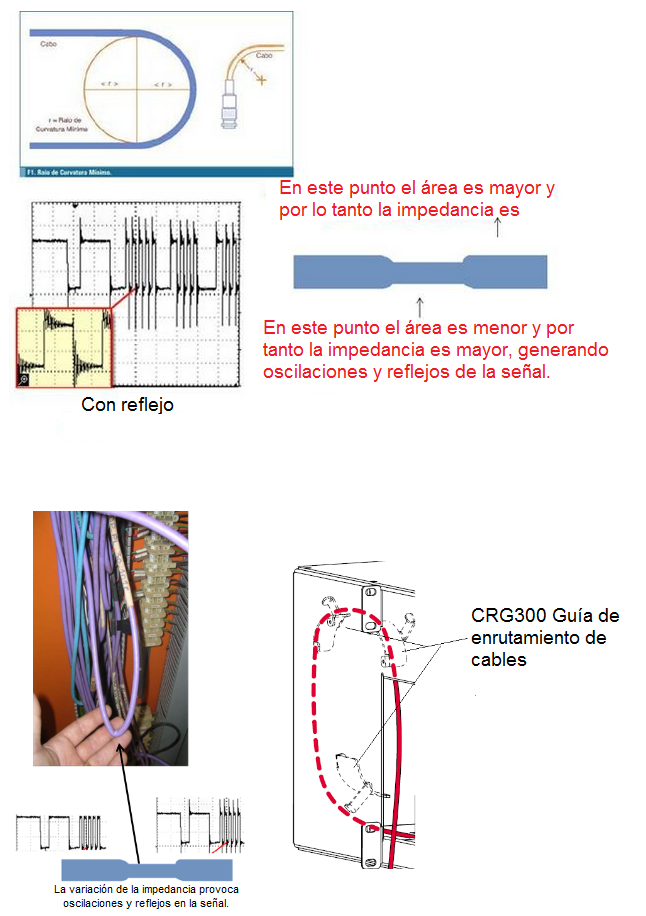

Vea en la figura que cuando hay una violación del radio mínimo de curvatura, se genera un punto de cambio de impedancia (llamado empalme) y con esto, la señal se degrada, generando intermitencia en las señales digitales. Con el CRG300 se mantiene la mínima curvatura y se evita que el cable se deforme.
