Introducción

El Kit de Demostración de Enseñanza con Protocolo de Comunicación Hart tiene como objetivo posibilitar, en la práctica, la adquisición de conocimientos, programación y calibración de equipos, incluyendo el uso de componentes de los lazos de control para ser manipulados a través de programadores portátiles o a través de software utilizando PC. Los instrumentos se organizarán por separado, lo que permitirá al instructor ponerlos a disposición en el programa de capacitación técnica del aprendiz, según sea necesario.

El Demo Kit proporciona un recurso de programación de lazos de control de procesos, a través de un Controlador de Lazos Múltiples y su software de configuración vía PC. A partir de la estructura física ensamblada se pueden generar lazos de control, sin necesidad de cambiarlos mecánicamente, simplemente modificando la configuración del dispositivo.

El software de supervisión ProcessView para uso en una microcomputadora tipo PC es la herramienta que le permite al aprendiz desarrollar las herramientas para la creación de pantallas sinópticas, registros gráficos y tratamiento de alarmas, pudiendo desarrollar trabajos didácticos de acuerdo a la programación del curso.

Equipos

01 - Transmisor Inteligente Capacitivo de Presión Diferencial

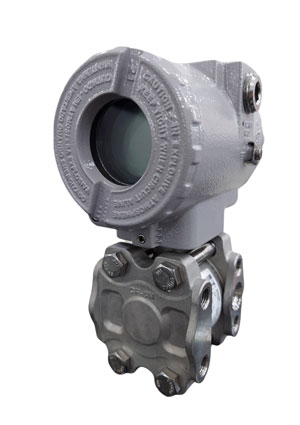

LD301D

Características

• Precisión de ± 0,04%;
• Estabilidad de ± 0,2% de la URL - Garantía de 12 años;
• Rangeabilidad de 120:1;
• lapso mín. desde 50 Pa (0,2 inH2O) hasta un límite de rango de 0 a 40 MPa (0 a 5800 psi);
• Presión estática hasta 52 MPa (7500 psi);
• Medición de capacitancia digital directa;
• Cero y intervalo no interactivos;
• Ajuste local de cero y span;
• Parametrización y calibración a distancia;
• Funciones de salida: lineal, V x, V x3 y V x5;
• Linealización para tanque;
• Indicación digital alfanumérica;
• Ligero y compacto;
• Carcasa a prueba de explosión e intemperie (IP67);
• Intrínsecamente seguro;
• Simulación de señales para pruebas de bucle;
• totalización persistente;
• Unidad configurable por el usuario;
• Ajuste local configurable;
• Compatibilidad electromagnética según IEC 61000-6-2:1999, IEC 61000-6-4:1997 e IEC
• 61326:2002;
• Protección de configuración de contraseña;

02 - Transmisor Inteligente de Presión Manométrica, Capacitivo

LD301M

Características

• 0 ~ 0,5 inH20 hasta 0 ~ 3600 psi
• Precisión de ± 0,1 %
• Rango de 40:1
• Piezas húmedas en acero inoxidable 316L y Hastelloy
• Totalmente Digital; Incluye sensor, electrónica y comunicación (excepto LD290)
• Pantalla digital LCD
• Resistente a la intemperie, a prueba de explosiones e intrínsecamente seguro
• auto diagnóstico
• Cuatro opciones tecnológicas
• Tiempo de actualización de corriente de salida en 100 ms;
• Resolución de corriente de salida de 0,75 ?A/bit;
• Tiene un coprocesador matemático de alto rendimiento;
• Análisis FMEDA (Análisis de Modo de Falla, Efectos y Diagnóstico);
• MTTR (Mean Time to Repair) de 18 minutos;
• MTTF (Mean Expected Time to Fail) de 239 años;
• MTBF (Mean Time Between Failures) de 239 años;
• Aplicable en áreas seguras que requieran SIL (Nivel de integridad de seguridad);
• protección contra escritura de hardware;
• Fácil actualización a la tecnología FOUNDATION™ fieldbus y PROFIBUS PA;
• Diseñado y construido de acuerdo con la norma ISO 9001.

03 - Transmisor de Temperatura Inteligente

TT301

Características

• Precisión de ± 0,02%;
• Linealización de termopares y RTD incorporados;
• Cero y intervalo no interactivos;
• Ajuste local de cero y span;
• Calibración remota vía HHT o vía PC;
• Indicación digital alfanumérica;
• Ligero y compacto;
• Carcasa a prueba de explosión e intemperie (IP67);
• Intrínsecamente seguro;
• Simulación de señales para pruebas de bucle;
• Aislamiento de señal;
• Unidad configurable por el usuario;
• Ajuste local configurable;
• Compatibilidad electromagnética según IEC 61000-6-2:1999, IEC 61000-6-4:1997 e IEC
• 61326:2002;
• Protección de configuración de contraseña;
• Tres opciones tecnológicas: HART®, FOUNDATION™ fieldbus y PROFIBUS PA.

04 - Posicionador de Válvula Inteligente

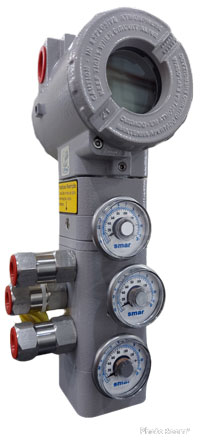

FY301

Caracteristicas

• Adecuado para la mayoría de los modelos y marcas de válvulas;
• Una amplia gama de soportes dedicados para diferentes modelos y tamaños de diferentes fabricantes de válvulas de control;
• Movimiento lineal de 3 mm a 100 mm; (para carreras más largas, consulte nuestro catálogo de la Serie ACP300 y el BFY-CL);
• Movimiento giratorio de 30º a 120º;
• Configurable local o remotamente a través del protocolo HART® de 4 a 20 mA, FOUNDATION™ fieldbus y PROFIBUS PA;
• Indicador local giratorio, multifuncional fácil de usar;
• Fácil instalación, rápida puesta en marcha y ajuste;
• Diagnósticos continuos en línea para reducir el tiempo de corrección de fallas y reducir los costos de mantenimiento de válvulas;
• Protección contra transitorios;
• Histograma, firma de válvula y respuesta escalonada en combinación con aplicaciones de gestión de activos;
• Gráficos de tendencia y factor de carga disponibles para diagnóstico;
• Configuración de la curva característica de la válvula de las formas más habituales;
• Curva característica de válvula personalizada hasta 16 puntos;
• Indicador local configurable;
• Protección de configuración de contraseña;
• Modo de funcionamiento multipunto;
• Sensor de posición sin contacto mecánico por Efecto Hall;
• Montaje de sensor remoto para aplicaciones de difícil acceso o que impliquen alta vibración o alta temperatura;
• Presión de aire de suministro de 20 psi a 100 psi;
• Certificado para uso en áreas peligrosas que cumplen con las directivas de la CE (Comunidad Europea);
• Compatibilidad electromagnética según IEC 61000-6-2:1999, IEC 61000-6-4:1997 e IEC 61326:2002.

05 - Transmisor de Posición Inteligente

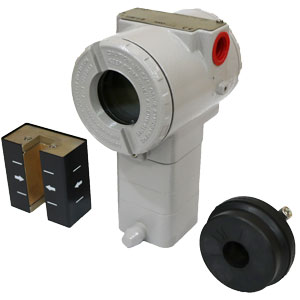

TP301

Características

• Señales de salida: 4-20 mA de dos hilos, con comunicación digital superpuesta (Protocolo Hart, Bell 202)
• Acción de salida: adelante o atrás
• Precisión: Se incluyen los efectos de linealidad, histéresis y repetibilidad
• Configuración: Mediante herramienta de ajuste magnético local o mediante protocolo HART
• mediante comunicación digital.
• Posición Actual del Sensor: A través de imán con sensor de efecto Hall.
• Indicación: Indicador digital (LCD) con 4 ½ dígitos numéricos y 5 caracteres alfanuméricos (Liquid Crystal).
• Material: Aluminio inyectado con bajo contenido en cobre y acabado con pintura poliéster o Acero Inoxidable 316, con juntas tóricas de Buna N en la tapa (NEMA 4X, IP67).
• Límites de temperatura: Ambiente: -40 a 85 ºC (-40 a 185 ºF)
• Proceso: -40 a 100 °C (-40 a 212 °F)
• Límite de humedad: 0 a 100% HR
• Certificación de área clasificada: A prueba de explosiones, resistente a la intemperie e intrínsecamente seguro.
• Peso: Sin pantalla y soporte de montaje: 0,80 kg.
• Añadir a la pantalla digital: 0,13 kg.
• Agregar a la abrazadera de montaje: 0,60 kg.

06 - Controlador Digital Multilazo

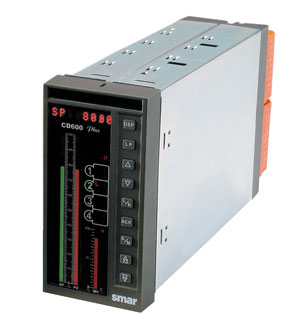

CD600Plus

El CD600Plus es un controlador de módulo único versátil y confiable capaz de controlar simultáneamente hasta 4 lazos de control, con 8 PID y estrategias de control sofisticadas con más de 120 bloques de funciones.

Características

• Alimentación: 24 Vcc, 85 - 264 Vca 47 - 65 Hz
  Consumo Máximo: 18 VA (ca) / 12 W (cc)
• Control de bucle: bucles simples o complejos con hasta 8 PID
• Entradas Analógicas: - 1 a 5 Vdc o 0 a 5 Vdc, con impedancia de entrada de 1 MOhm
  - 4 a 20 mAdc o 0 a 20 mAdc, con resistencia shunt de 250 Ohm (retirable)
  - Precisión de conversión: ± 0,010 V
• Entradas digitales: Contacto abierto: 50 KOhm (mínimo) o 3 a 24 Vcc
  - Contacto cerrado: 200 Ohm (máximo) o de 0 a 1,7 V CC (máximo)
  - Se pueden utilizar 2 entradas para frecuencia, de 0 Hz a 10 kHz
• Salidas Analógicas: 4 - 4 a 20 mAdc o 0 a 20 mAdc, con una carga máxima de 750 Ohm
  - Resolución: ± 0,050 mA
  - 4 - 1 a 5 Vdc o 0 a 5 Vdc, con una carga mínima de 1500 Ohm
  - Resolución: ± 0,015 V
• Salidas digitales: colector de transistor abierto, 45 Vdc, 400 mA (carga resistiva máxima)
• Fuente de alimentación auxiliar: 24 Vdc, 200 mA (máximo para hasta 8 transmisores)
• Panel frontal e indicador de control: 101 - LED para punto de ajuste e indicación de proceso variable
  - 41- LED para indicación de salida
  - 8 dígitos, pantalla alfanumérica
  - LED para monitoreo de alarma, estado y lazo
  - Teclas de función
• Tiempo de ciclo de proceso: ajustable (100 - 250 ms)
• Puerto de comunicación serie: EIA-485 (aislado)
  - TCP/IP usando ENET-710
  - Servidor OPC disponible (TagList600)
• Definición de configuración: bloques de funciones de software (programación) o configuración de control preprogramada
• Entrada de configuración: bloques de funciones de software (programación) o configuración de control preprogramada
• Entrada de configuración: Vía computadora. Software de configuración: CONF600Plus
• Condiciones de aislamiento: Ambiente: 0 a 60 °C, 5 a 90% HR
• Dimensiones: 2834 x 5669 x 10 724 (pulgadas) / 72 x 144 x 272,4 (mm) DIN 43700

07 - Interfaz Hart USB para PC's (HI331)

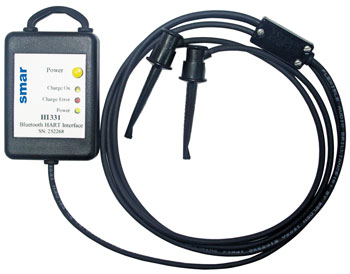

HI331 - Interfaz Hart

La interfaz HART HI331 con conexión Bluetooth permite la conexión entre instrumentos de campo que utilizan el protocolo HART y computadoras estándar de IBM. Es compacto, de una sola pieza y no necesita alimentación externa. Diseñado para trabajar con el software de configuración HART DEVCODROID, la interfaz HI331 conecta la señal a través de Bluetooth desde la PC a la red HART.

Algunas Características

• Bluetooth v2.0;
• Antena Interna;
• Batería recargable de iones de litio mediante conector mini-USB;
• Conectores mini-grabber de plástico superresistente;
• Cumple con la especificación HART HCF_SPEC-54;
• Cifrado de alta seguridad de 128 bits;
• Tamaño compacto 2,00” x 2,75” x 0,80” (50 mm x 70 mm x 20 mm);
• Robusta carcasa de plástico ABS;
• Incluye un software de prueba - HART Modem Test Program - para PC.

08 - Módulo de Comunicación Ethernet

ENET-710 - Ethernet

El ENET-710 es un módulo de comunicación de datos que sirve como puente entre las redes Ethernet y Serial. Con la creciente importancia de las redes para la automatización y el control industrial, el módulo ENET-710 proporciona a las computadoras de red Ethernet la capacidad de realizar monitoreo y control remotos de equipos industriales seriales compatibles con Modbus en el campo, así como acceso a módulos de CPU. el LC700 y el controlador de lazo múltiple CD600Plus. Se puede acceder al ENET-710 por hasta 7 clientes a través de Ethernet. La comunicación con los dispositivos de campo serie se puede realizar a través de un puerto serie RS-232C de dúplex completo y cuatro puertos serie RS-485 de dúplex medio. El módulo se puede instalar en el chasis del controlador lógico programable LC700 para recibir alimentación o puede funcionar de forma independiente con una fuente de alimentación externa de 24 V CC. También hay un modo de alimentación redundante cuando se utilizan ambas fuentes de alimentación.

Flexibilidad total con Modbus/TCP, el ENET-710 implementa el puente a los puertos serie del módulo de la CPU LC700 y otros equipos compatibles con Modbus/RTU, lo que permite la comunicación bidireccional entre clientes Ethernet y equipos en la red Modbus serie. El módulo también tiene la función de proporcionar comunicación de datos entre Ethernet y el controlador de lazo múltiple CD600 con el software de configuración CONF600Plus.

09 - Accesorios

• Esfigmomanómetro
• Simulador de termorresistencia
• Cables de Interconexión - 1m
• Llave magnética
• Cable de energía

Software

10 - Software de Configuración del Controlador de Bucle Múltiple

CONF600Plus

El CONF600 Plus es una interfaz de configuración de CD600Plus desarrollada para la plataforma Windows que ofrece recursos gráficos y una interfaz hombre-máquina fácil de operar.

Su uso permite crear, editar, optimizar y descargar estrategias de control desde el CD600Plus, con lo que también es posible calibrar entradas y salidas, monitorear bloques
de funciones en línea, configurar parámetros de bloques, almacenar notas e imprimir toda la documentación.

El cambio de parámetros se realiza ONLINE. Las entradas y salidas de cada bloque se pueden monitorear simultáneamente. El uso del CONF600 Plus hace prácticamente innecesaria la consulta del manual, ya que la mayor parte de la información del bloque se muestra en pantalla. La depuración de la configuración es mucho más rápida y sencilla.

El CONF600 Plus guía constantemente al usuario al siguiente paso durante la configuración, eliminando virtualmente la necesidad de consultar el manual. La mayor parte de la información del bloque de funciones se muestra al editar o crear la estrategia de control.

• Interfaz gráfica en ambiente Windows™;
• Las formas geométricas, los colores y los comentarios se pueden ingresar fácilmente;
• Exportar/Importar configuraciones a Mobile CONF600 Plus;
• Documentación lista con vista previa de impresión;
• Cuenta con herramientas de edición, calibración, optimización y monitoreo en línea.

11 - Software de Supervisión de Procesos

ProcessView - Interfaz de Visualización de Procesos

System302 de Smar ahora tiene un nuevo componente para visualización de procesos, adquisición de datos, alarmas, análisis de tendencias, control de lotes y mucho más.

ProcessView es la opción estándar para el paquete de operación de la estación de trabajo System302. En un diseño modular, el proceso ofrece 3 paquetes básicos: GraphworkX32, AlarmworkX32 y TrendworkX32, responsables de la visualización del proceso, la adquisición y gestión de alarmas, y la adquisición y gestión de tendencias, respectivamente.

ProcessView ofrece versatilidad de escritura, a través de Visual Basic for Application, permitiendo la construcción de aplicaciones complejas y flexibles. La versatilidad gráfica de ProcessView también es un diferencial de esta poderosa herramienta, que trabaja fácilmente con gráficos y formas simples, además de gráficos degradados y elaborados. La capacidad de importar mapas de bits y metarchivos añade grados de libertad sin precedentes a la flexibilidad del diseñador.

GraphworkX32 ofrece un marco de dibujo completo que facilita el seguimiento de los dibujos más imaginativos, el uso de degradados, sombreados y perspectiva 3D. Los diferentes grados de animaciones te permiten mover bolas y niveles simples, así como mapas de bits importados. Todo esto se aprovecha para generar un entorno más amigable para el usuario, de manera que el operador pueda controlar la fábrica de manera más rápida y segura.

AlarmworkX32 presenta una potente detección de alarmas, clasificación, filtrado, visualización, registro, navegador y almacenamiento de datos en varios formatos. TrendworkX32 permite determinar la tendencia en tiempo real, además de tendencias históricas, registro, miles de puntos en diferentes grupos definidos por el cliente. El operador tiene acceso instantáneo a cualquier alarma o valor anterior con unos pocos clics, lo que le permite un control completo, así como una visión completa del historial actual y pasado de la fábrica.

ProcessView cuenta además con un amplio sistema de gestión de alarmas y eventos de empresa, display WEB, para visualización remota del sistema, y ​​una arquitectura totalmente fiable, equipada con bases de datos redundantes y conexión a servidores OPC redundantes. ProcessView también se ejecuta con dispositivos Windows CE, como las PC de bolsillo estilo IPAQ de Compaq, lo que ofrece una opción inimaginable para el funcionamiento inalámbrico de la fábrica de procesos. El operador puede controlar válvulas o sintonizar un lazo de control directamente en campo, con toda la información y gráficos desde la sala de control.

ProcessView está construido con la tecnología OPC como núcleo de integración, además de las técnicas de animación y gráficos más modernas, lo que lo convierte en el paquete de operación de estaciones de trabajo más moderno del mercado.

12 - Configurador Hart para dispositivos ANDROID

DEVCODROID - Configurador Hart^® DEVCODROID

Descripción General

DEVCODROID es un software potente y fácil de usar. Permite una fácil configuración y monitoreo de instrumentos de campo con la capacidad de analizar datos y modificar el rendimiento del instrumento.

Características

• Interfaz de Android fácil de usar;
• Conexión rápida y visualización de datos;
• Guarde la configuración como archivos de texto o pdf para la documentación;
• Conveniencia inalámbrica (inalámbrica);
• Viene con todas las últimas versiones de DD registradas con la Fundación HART.

Beneficios

• Completa la configuración de tu equipo HART® usando tu Tablet/SmartPhone Android™;
• Utiliza los archivos DD de HART Communication Foundation;
• Acceso completo a todos los recursos del equipo DD (métodos);
• Supervise PV, variables múltiples y estado del equipo;
• Ver y cambiar las variables del equipo;
• La solución portátil basada en HART DD más rentable (rentable) disponible en el mercado.

13 - Configuración

• Se proporciona un conjunto de herramientas de configuración relacionadas para cada kit de curso;
• Debido a la finalidad didáctica, el Demokit se suministra sin ninguna aplicación configurada con el fin de que el equipo sea receptivo a las nuevas configuraciones que pueda implementar el usuario.

14 - Manuales

• Se facilitará un soporte con los Manuales referentes a los equipos que componen el Kit.

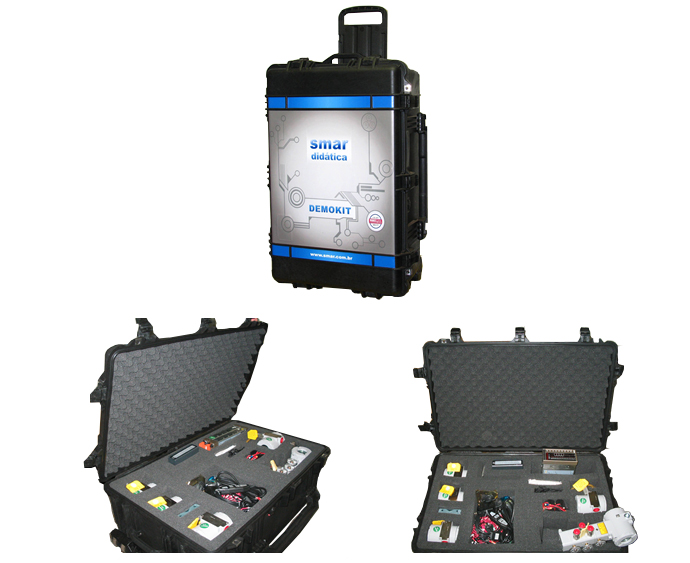

15 - Maleta

• Maleta para alojamiento y protección



Maleta con el Equipos



Grados

• Las especificaciones de los artículos anteriores están sujetas a modificación sin consulta previa;
• La especificación final y cantidad de cada artículo será de acuerdo a la propuesta enviada al cliente.
