LD290





El LD290 es un transmisor de presión inteligente para la medición de presión manométrica y nivel. El transmisor se basa en un sensor capacitivo probado en el campo.

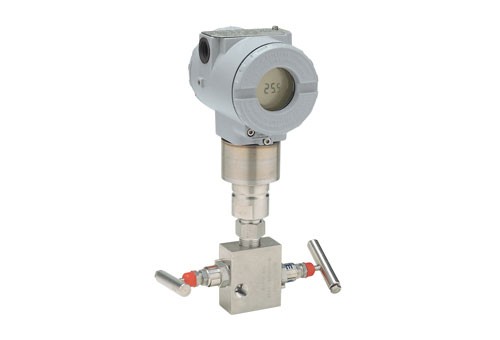

Puede incorporar un indicador de cristal líquido para ofrecer indicación local y operaciones adicionales.

Su circuito electrónico basado en microprocesador incluso permite una total intercambiabilidad con los sensores capacitivos SMAR. Automáticamente corrige los cambios de características del sensor causadas por las variaciones de temperatura.

El LD290, además de sus funciones normales, ofrecidas por otros transmisores inteligentes, presenta las siguientes funciones:

- AJUSTE LOCAL - Con un destornillador magnético, se pueden ajustar el valor Inferior o Superior del rango de medición, la función de salida, y la indicación.

- PROTECCIÓN DE ESCRITURA - vía hardware.



Detalles Tecnicos

Especificaciones Funcionales

Fluido del Proceso

Liquido, gas o vapor.



Señal de Salida

4-20 mA a dos hilos, controlado de acuerdo a las especificaciones de NAMUR NE43. Observe la siguiente figura.



Alimentación

12 a 45 Vdc.



Limitación de Carga

Impedancia Máxima = (V_{F. Alim.} – 12 Vdc) / 0,02 ?.



Indicador

Opcional de 4½ dígitos numéricos e indicador alfanumérico de 5 caracteres.



Certificados de Area Peligrosa

A prueba de explosión ((FM, Nemko y Cepel), intrínsecamente seguro (estándares FM, CSA, Nemko, Dekra/EXAM, Cepel y NEPSI), a prueba de polvo y fibras (FM) y no inflamable (FM, CSA y Cepel).



Ajustes de Cero y Span

No interactivo, vía ajuste local.



Ajustes de Cero y Span

Por ajuste local de 0 a 0,975URL, URL = Limite superior del rango.

Limites de Temperatura
Ambiente	-40	a	85 ºC		-40	a	185 ºF
Proceso	-40	a	100 ºC		-40	a	212 ºF	Aceite Silicone
	0	a	85 ºC		32	a	185 ºF	Aceite Fluorolube
	-40	a	150 ºC		-40	a	302 ºF	LD290L
Almacenaje	40	a	100 ºC		-40	a	212 ºF
Visor Digital	-20	a	80 ºC		-4	a	176 ºF	En operación.
	-40	a	85 ºC		-40	a	185 ºF	Sin daño.

Alarma de Fallo

En caso de fallo de sensor o de circuito, el auto-diagnóstico ajusta la salida para 3,6 o 21,0 mA, según la preferencia del usuario.



Tiempo de encendido

Funciona dentro de las especificaciones en menos de 10 segundos después de aplicarse la energía al transmisor.



Límites de Presión Alta

14 MPa (2000 psi) para rangos 2, 3 & 4.

31 MPa (4500 psi) para modelos 5.



Nivel de Brida ANSI/DIN (modelos LD290L):

150#: 6 psia a 235 psi (-0,6 a 16 bar) a 199,4 °F (93 °C)

300#: 6 psia a 620 psi (-0,6 a 43 bar) a 199,4 °F (93 °C)

600#: 6 psia a 1240 psi (-0,6 a 85 bar) a 199,4 °F (93 °C)

PN10/16: -60 kPa a 1,02 MPa a 212 °F (100 °C)



Estas presiones no van a dañar el transmisor, pero puede ser necesaria una nueva calibración.



Límites de umidad

0 a 100% RH.



Ajuste de Amortiguamiento

A través de la herramienta magnética: Ajustable en cualquier valor de 0 a 128 segundos, sumado al tiempo de respuesta del sensor (0,2 segundos).



Especificaciones de Rendimiento

Condiciones de Referencia: rango empezando en cero, temperatura 25°C (77°F), presión atmosférica, fornecimiento de energía de 24 Vdc, fluido de llenado de óleo silicona, diafragmas aisladores en 316L de Acero Inoxidable y trim digital igual a los valores inferior y superior de rango.



Precisión

Para rangos 2, 3, 4 e 5:

±0,075% de span (para el span >= 0,1 URL)

±`0,0375 + 0,00375 URL/SPAN` % de span (para el span < 0,1 URL)



Modelos de Nivel:

± 0,08 % do span (para span ? 0,1 URL)

± `0,0504 + 0,0047 URL/span` % del span (para span < 0,1 URL)



Estabilidad

± 0,15% do URL durante 5 años.



Efecto de Temperatura

± `0,02 URL + 0,06% de span`, por 20 ºC (68 ºF) para span >= 0,2 URL

± `0,023 URL+0,045% de span`, por 20ºC (68 ºF) para span < 0,2 URL



Modelo de Nivel:

6 mmH₂O de 20ºC para brida de 4” y DN100.

17 mmH₂O de 20ºC para brida de 3” y DN80



Efecto de Fuente de Alimentación

± 0,005% del span calibrado por volt.



Efecto de Posición de Montaje

Cambio cero de hasta 250 Pa (1 inH₂O) que puede ser calibrado. Ningún efecto span.



Efecto de Interferencia Electromagnética

Proyectado para atender la norma IEC61326-1:2006, IEC61326-2-3:2006, IEC61000-6-4:2006, IEC61000-6-2:2005.



Especificaciones Físicas



Conexiones Eléctricas

1/2 -14 NPT, PG 13.5, o M20 x 1.5.



Conexión de Proceso

Vea código de pedido.



Piezas Mojadas



- Diafragmas Aisladores

Acero Inoxidable 316L o Hastelloy C276.

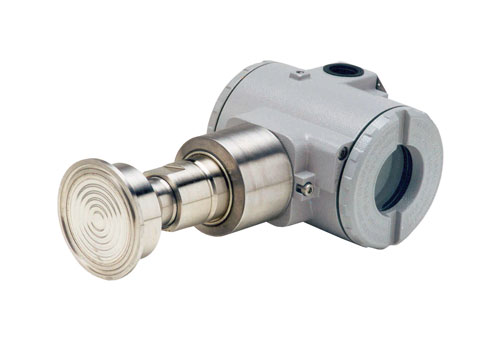

Diafragma modelo sanitario también está disponible en Monel 400 y tantalio.



Piezas no Mojadas

- Alojamiento Electrónico

Aluminio inyectado con pintura de poliéster o Acero Inoxidable 316 (Type 4X ou Type 4, IP66, IP66W*).

*El grado de protección IP66W a 10m/24h sólo se utiliza para el sellado o inmersión. Para cualquier otra condición de empleo, el grado adecuado de protección debe ser consultado. IP66W fue probado para 200h según NBR 8094 / ASTM B 117.



- Nivel de brida (LD290L)

Acero inoxidable 316, acero inoxidable 304 y acero al carbono revestido.



- Fluido de lenado

Aceite Silicona o Fluorolube



- Anillos de Vedación de lasTapas

Buna-N.



- Soporte de Montaje

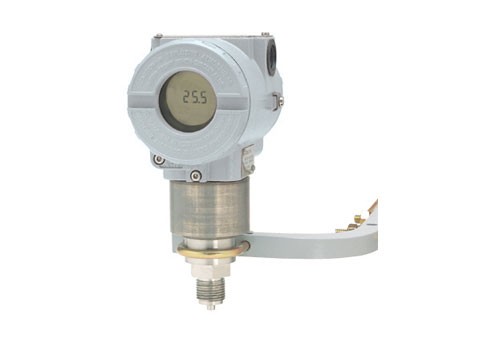

Suporte de montaje universal para superficie o tubo de 2” (DN50). Acero Carbono SAE1020 con pintura de poliéster o Acero Inoxidable 316.



Accesorios (Abrazadera en U, Tuercas, Arandelas y Tornillos de Fijación en acero carbono o acero inoxidable 316).



- Placa de Identificación

Acero Inoxidable 316.



Pesos Aproximados

< 2 kg (4 lb): Alojamiento de aluminio con soporte de montaje.
