FY400 – Posicionador Inteligente de Válvulas (Opção Especial - Montagem do Sensor R5 a R8)

Tercio Loureiro de Carvalho

O Posicionador Inteligente de Válvulas – FY400 pode ser acoplado diretamente para controle de válvulas moduladas por atuadores pneumáticos dos mais variados modelos, com cursos rotativos e lineares de até 100mm.

Para cursos lineares maiores que 100mm, geralmente atendemos através de duas soluções possíveis.

A primeira, mais comum, utilizando nosso BFY-CL (parte de nosso ACP-Atuador Cilindro Pneumático) que através de uma régua angulada, transforma este movimento maior que 100mm em um movimento ortogonal menor, que pode ser lido pelo nosso imã (50mm).

Outra solução, já algumas vezes utilizada com sucesso, é transformar através de braços mecânicos, este movimento linear maior que 100mm em um movimento rotativo, que possa ser lido pelo nosso imã rotativo.

Recentemente, através do intermédio de nossa área comercial, a equipe de desenvolvimento implementou uma nova solução em nosso FY400. Nesta solução, o posicionador fica remoto ao conjunto válvula-atuador e esta preparado para receber um sinal 4-20mA proporcional a posição da válvula, proveniente de um sensor de posição independente.

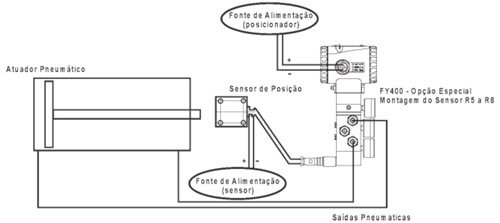

Esquemático da solução p/ feedback de posição c/ 4-20mA independente

Desta forma, para realizar o controle da válvula, retiramos nosso sistema convencional de leitura da posição por efeito hall, utilizando-se da leitura deste sensor independente que pode ser baseado em diferentes princípios, tais como: laser, réguas potenciométrica, entre outros. A única requisição é que este sensor tenha um tempo de atualização menor que 20 mili-segundos.

A solução encontrada, em parceria com um fabricante de válvulas, foi utilizar um sensor laser totalmente encapsulado a uma carcaça, solidária ao atuador.

Esta versão já foi instalada em alguns clientes do ramo de mineração, onde o ambiente agressivo prejudicava muito a performance de nosso BFY-CL; exigia constantes manutenções em virtude de travamentos causados por partículas existentes nas plantas industriais deste segmento.
