Medição de Densidade e Concentração em Indústrias de Papel e Celulose usando o Transmissor de Densidade DT301

INTRODUÇÃO:

O Transmissor Inteligente de Densidade e Concentração DT301 é um instrumento projetado para medição contínua “on line” da densidade de líquidos, diretamente em processos industriais.

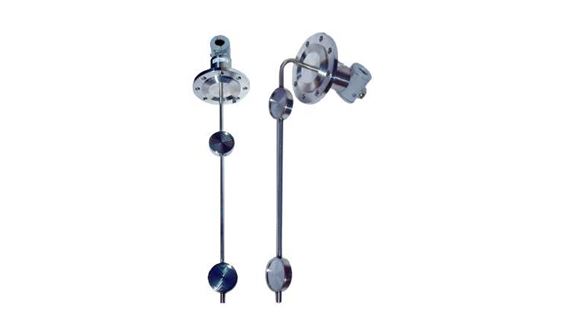

Para medir densidade o DT301 utiliza o princípio do diferencial de pressão hidrostático (d=p/g.h); este principio simples e exaustivamente testado e aprovado consiste em conhecer-se a pressão hidrostática em dois pontos com distancia conhecida. O DT301 é um produto patenteado que utiliza uma sonda imersa no fluido de processo, onde se localizam dois sensores de pressão e um sensor de temperatura, que é usado para compensar automaticamente qualquer variação na temperatura do processo e para calcular a concentração.

Técnicas especiais usadas na produção e montagem dos sensores de pressão e de temperatura permitem que pequenas variações de temperatura no processo sejam instantaneamente informadas ao transmissor, que calcula a densidade do fluido de processo com altíssima exatidão, através de um software dedicado. Dependendo do processo industrial e da necessidade do usuário, a densidade pode ser expressa em g/cm³, kg/m³, Densidade Relativa à 4ºC, Densidade Relativa à 20ºC, Grau Brix, Grau Baumé, Grau Plato, Grau GL, Grau INPM, % de Sólidos, % de Concentração, etc. Projetado para aplicações em controle de processo este transmissor à 2-fios gera um sinal de saída de 4-20 mA proporcional à densidade ou à concentração. Comunicação digital para configuração remota e monitoração é também fornecida através do Protocolo Hart.

A tecnologia digital usada no DT301 permite a escolha de vários tipos de funções de transferência, uma interface simples entre o campo e a sala de controle e algumas características que reduzem consideravelmente os custos de instalação, de operação e de manutenção.

Principais Características:

Medição “on line” com grande exatidão da densidade e concentração, para monitoração e controle. O DT301 tem uma exatidão de 0,0004 g/cm³, enquanto outras tecnologias vão de 0.002 a 0.05 g/cm³.
Tecnologia aprovada e confiável;
Ótima relação custo/benefício;
Pode ser instalado em tanque ou em linha;
Transmissor a 2-fios com alimentação e comunicação sobrepostas;
Unidade única e integrada, sem unidade eletrônica remota;
Adequado para fluidos estáticos e dinâmicos;
Calibrado em fábrica na unidade e no range especificado pelo usuário;
Fácil calibração no campo, no próprio local instalado sem a necessidade de parar o processo;
O microprocessador integral compensa qualquer variação do processo ou da temperatura, portanto, nenhum cálculo adicional é necessário;
Sem partes móveis;
Sem rotina de manutenção;
Não é necessário filtrar o fluido de processo;
Aplicável em tanques abertos ou pressurizados (incluindo vácuo) e também em linha;
Conexões industrial e sanitária de acordo com normas internacionais;
Montagem mecânica e elétrica simplificada;
Leitura direta de densidade na unidade de engenharia desejada;
Diagnóstico Remoto – Informações para identificação e materiais de partes molhadas, configuração, ajuste de ranges e diagnósticos podem ser acessados remotamente através de um programador;
Operadores podem ter feedback da densidade, concentração e temperatura do produto e monitorar todos os parâmetros críticos em tempo real, o que proporciona maior qualidade e uniformidade ao produto final;
Leitura direta da temperatura do processo no indicador digital local;
Diferentes materiais das partes molhadas para ser compatível com processo industrial corrosivo;
Saída digital analógica (4 – 20 mA) da densidade e concentração tais como: g/cm3, Kg/m3, Densidade Relativa, ^oBrix, ^oPlato, ^oINPM (% de álcool em peso), ^oBaumé, % sólidos, % de concentração, etc.
Intrinsecamente seguro e a prova de explosão.

APLICAÇÕES EM PAPEL & CELULOSE

O DT301,transmissor de densidade Smar, tem sido aplicado com muito sucesso na indústria de Papel e Celulose devido à sua flexibilidade, alta precisão e outras vantagens sobre outras formas de medição de densidade. Quando comparado com amostragem manual e outras tecnologias, os benefícios deste transmissor inteligente multivariável são grandes.

As principais aplicações do DT301 na indústria de Papel & Celulose são: licor negro forte e fraco, licor verde, licor branco, diluição de soda cáustica, diluição de amido, diluição de talco, lama de cal, diluição de celulose, concentração de tinta, etc. Na seqüência, há breves descrições sobre algumas destas aplicações.

Medição de Densidade do Licor Negro:

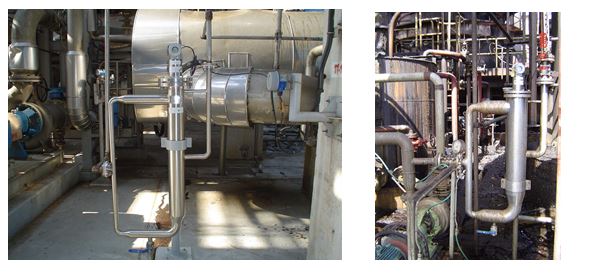

O transmissor de densidade pode ser instalado em linha com o uso de um vaso amostrador ou diretamente no tanque de processo. As próximas figuras mostram exemplos de instalações em Licor Negro:

Neste tipo de instalação, o vaso amostrador é instalado em um by-pass da linha principal e a vazão é dividida na entrada, sendo que parte do fluxo entra por baixo no vaso amostrador e parte entra por cima. A saída de licor é pelo centro do vaso amostrador, desta forma a influência da perda de carga na medição da densidade é eliminada e a turbulência na região da medição é minimizada. A Smar pode fornecer o transmissor de densidade e o vaso amostrador já montados, bastando ao usuário conectá-lo ao processo.

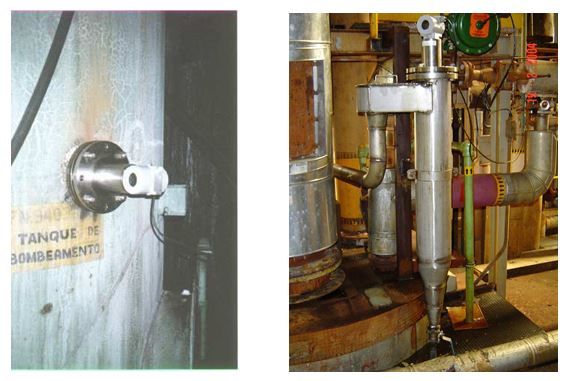

As outras possibilidades de instalação para esta aplicação estão ilustradas a seguir:

Alguns usuários preferem trabalhar com o ºBaumé como unidade de medição, enquanto outros preferem usar Porcentagem de Sólidos. O DT301 pode ser configurado para fornecer o sinal de saída de 4-20 mA correspondente ao ºBaumé ou à Porcentagem de Sólidos do licor, bastando que o usuário escolha a unidade desejada.

Licor Negro de Baixa Concentração (Fraco)

O range de calibração do transmissor nesta aplicação é tipicamente de 0 a 20 ºBaumé, ou de 10 a 40% de sólidos.

Licor Negro de Alta Concentração (Forte)

O range de calibração do transmissor nesta aplicação é tipicamente de 10 a 40 ºBaumé, ou de 40 a 70% de sólidos.

Medição de Densidade do Licor Verde

Devido ao fato de o licor verde ser extremamente incrustante a instalação neste caso não deve usar tubos de pequenos diâmetros que podem entupir facilmente. A forma de instalação ideal para esta aplicação é usar um vaso amostrador por transbordamento, que por não usar tubos de pequenos diâmetros não entope e proporciona fácil sistema de limpeza para o transmissor de densidade, quando de uma parada no processo. Normalmente o tanque de estocagem de licor verde têm um sistema de recirculação que pode ser usado para instalar o vaso amostrador de transbordamento.

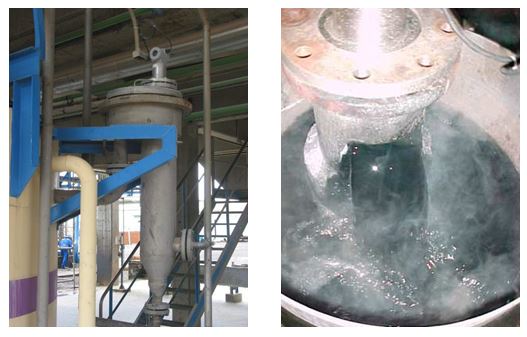

As figuras seguintes ilustram este tipo de instalação:

O range de calibração típico para esta aplicação é de 0 a 30 ºBaumé e pode também ser expresso em forma de porcentagem de sólidos.

REFERÊNCIAS NA INDÚSTRIA DE PAPEL E CELULOSE:

PLANTA	LOCALIZAÇÃO	APLICAÇÃO
KLABIN O.C.	Otacílio Costa, SC, Brasil	Licor Negro
INTENATIONAL PAPER	Mogi Guaçu, SP, Brasil	Licor Verde
KLABIN C.P.	Correia Pinto, SC, Brasil	Licor Negro, Licor Verde
KLABIN T.B.	Telêmaco Borba, PR, Brasil	Diluição de Soda, Diluição de Talco
NOBRECEL	Pindamonhangaba, SP, BR	Lama de Cal, Licor Negro
LWARCEL	Lençóis Paulista, SP, BR	Licor Verde
ARACRUZ	Aracruz, ES, Brasil	Licor Negro
IGUAÇU	São José dos Pinhais, PR,BR	Licor Verde, Licor Negro
JARI	Monte Dourado, PA, Brasil	Lama de Cal, Licor Negro
IRANI CELULOSE	Vargem Bonita, SC, Brasil	Diluição de Soda
CENIBRA	Belo Horizonte, MG, Brasil	Licor Negro
INTENATIONAL PAPER	Luis Antonio, SP, Brasil	Licor Negro
SUZANO	Suzano, SP, Brasil	Licor Negro, Diluição de Soda
BAHIA PULP	Camaçari, BA, Brasil	Licor Negro
RIPASA	Americana, SP, Brasil	Licor Verde
GEORGIA PACIFIC	Geórgia, USA	Licor Verde
CMPC CELULOSA	Santiago, Chile	Licor Branco
STORA ENSO	Nymolla, Suécia	Licor Negro, Licor Verde
MASSUH	Buenos Aires, Argentina	Licor Negro

Autor

César Cassiolato
