PROFIBUS-PA: Configurando ciclicamente o DT303 - Transmissor de Densidade
Configuração Cíclica do DT303
Os protocolos PROFIBUS-DP e PROFIBUS-PA possuem mecanismos contra falhas e erros de comunicação entre o equipamento da rede e o mestre. Por exemplo, durante a inicialização do equipamento esses mecanismos são utilizados para verificar esses possíveis erros. Após a energização (power up) do equipamento de campo (escravo) pode-se trocar dados ciclicamente com o mestre classe 1, se a parametrização para o escravo estiver correta. Estas informações são obtidas através dos arquivos GSDs (arquivos fornecidos pelos fabricantes dos equipamentos que contém suas descrições). Através dos comandos abaixo, o mestre executa todo o processo de inicialização com os equipamentos PROFIBUS-PA:
- Get_Cfg: carrega a configuração dos escravos no mestre e verifica a configuração da rede;
- Set_Prm: escreve nos parâmetros dos escravos e executa os serviços de parametrização da rede;
- Set_Cfg: configura os escravos de acordo com as entradas e saídas;
- Get_Cfg: um outro comando, onde o mestre verifica a configuração dos escravos.
Todos estes serviços são baseados nas informações obtidas dos arquivos gsds dos escravos. O arquivo GSD do DT303 mostra os detalhes de revisão do hardware e do software, bus timing do equipamento e informações sobre a troca de dados cíclicos. Para ter acesso a biblioteca completa de GSDs SMAR, consulte:https://www.smar.com.br/pt/firmwares
Para versões inferiores a 2.00, o DT303 possui somente um Bloco AI (Analog Input). A partir da versão 2.00 o DT303 possui 3 Blocos AIs: AI1, AI2 e AI3.

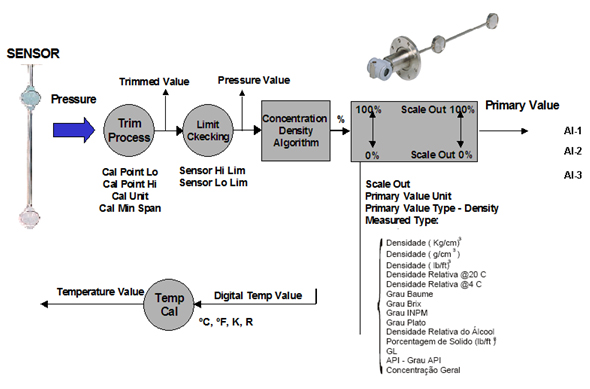

A figura acima exemplifica o diagrama de blocos funcional do DT303, segundo o Profile V3 O DT303 possui um bloco Analog Input, onde troca ciclicamente o valor da densidade/concentração, temperatura com o mestre classe 1 do Profibus.
Com 3 Blocos AIs (neste caso deve-se usar o arquivo GSD, SMAR0905a.gsd ), tem-se:
- 1° Bloco AI: disponível para configuração das unidades de concentração;
- 2° Bloco AI: disponível para configuração das unidades de densidade;
- 3° Bloco AI: disponível para configuração das unidades de temperatura.
A maioria dos configuradores PROFIBUS utiliza-se de dois diretórios onde se deve ter os arquivos GSD’s e bitmap’s dos diversos fabricantes. Os GSD’s e bitmap’s para os equipamentos da SMAR podem ser adquiridos via internet no site https://www.smar.com.br/pt.Veja a seguir um exemplo típico onde se tem os passos necessários à integração de um equipamento DT303 em um sistema PA e que pode ser estendido a qualquer equipamento:
- Copiar o arquivo GSD do DT303 para o diretório de pesquisa do configurador PROFIBUS, normalmente chamado de GSD.
- Copiar o arquivo bitmap do DT303 para o diretório de pesquisa do configurador PROFIBUS, normalmente chamado de BMP.
- Uma vez escolhido o mestre, deve-se escolher a taxa de comunicação, lembrando-se que quando se têm os acopladores, podemos ter as seguintes taxas: 45.45 kbits/s (Siemens), 93.75 kbits/s (P+F) e 12Mbits/s (P+F, SK3). Quando se tem o link device, pode-se ter até 12Mbits/s.
- Acrescentar o DT303, especificando seu endereço no barramento.
- Escolher a configuração cíclica via parametrização com o arquivo GSD, onde é dependente da aplicação, conforme visto anteriormente. Para os Blocos AI, o DT303 estará fornecendo ao mestre o valor da variável de processo em 5 bytes, sendo os quatros primeiro em formato ponto flutuante e o quinto byte o status que traz informação da qualidade desta medição.
- Pode-se ainda ativar a condição de watchdog, onde após a detecção de uma perda de comunicação pelo equipamento escravo com o mestre, o equipamento poderá ir para uma condição de falha segura.
A SMAR possui um ampla equipe especializada em projetos, certificações de redes e instalações em PROFIBUS. Para mais detalhes, acesse o canal direto de comunicação com os engenheiros especialistas em instalações e tecnologia PROFIBUS e AS-i da SMAR: https://www.smar.com.br/pt/assistencia-tecnicaConsulte a solução completa SMAR PROFIBUS:
Autor
- César Cassiolato
Referências:
- Manuais SMAR PROFIBUS
* César Cassiolato é Engenheiro Certificado na Tecnologia PROFIBUS e Instalações PROFIBUS pela Universidade Metropolitan de Manchester –UK.
