FY300Series

Posicionador Inteligente de Válvulas

Descrição Funcional

O posicionador FY300 digital usa o mais avançado microprocessador para executar o posicionamento exato e rápido da válvula. O posicionador é um controlador que recebe o setpoint do controlador principal do processo e atua na válvula, movendo-a exatamente para a posição ideal, proporcionando um melhor desempenho do processo.

O sensor de posição magnético do FY300 detecta a posição real da haste da válvula e toma a ação corretiva de acordo com a configuração e estratégia de controle do usuário. O sensor de posição sem-contato (baseado no Efeito Hall) reduz as deficiências de conexões mecânicas e alavancas.

O sinal do controlador é processado na placa principal do circuito digital. Em seguida uma placa analógica recebe as informações da placa principal e gera uma tensão de baixa potência. Esta tensão é aplicada a um disco de material piezo-elétrico, resultando em uma flexão deste disco. Esta flexão afasta ou aproxima o disco do bico do transdutor de pressão que, como conseqüência, resulta em uma variação da pressão (piloto), proporcional ao sinal do controlador da malha de controle.

O bloco abaixo do bloco “Transdutor de Pressão”, contém um conjunto de dois diafragmas. Estes dois diafragmas ampliam a força relacionada com a pressão piloto e move a válvula carretel, liberando a pressão de alimentação em um lado do atuador da válvula. Ao mesmo tempo, a válvula carretel alivia a pressão do outro lado do atuador da válvula para a atmosfera.

A haste da válvula de controle se moverá em resposta ao movimento da válvula carretel do posicionador. A informação da posição real da haste da válvula é lida pelo sensor de posição magnético (Efeito Hall) e realimenta a placa do circuito principal. Com a informação da posição, o microprocessador enviará um comando ao circuito analógico, corrigindo a posição da válvula sempre que necessário.

O microprocessador usa o algoritmo de controle para anular o erro de posição de válvula. Os parâmetros de controle podem ser sintonizados, utilizando-se a ferramenta magnética ou o configurador portátil. Também é possível configurar o FY300 com aplicativos baseados na tecnologia FDT/DTM.

Tipos de Posicionadores:

Linear:
Configuração (local ou remota) através de software para cursos de 3 mm até 100 mm, com seleção das opções de cursos do imã linear e suportes de montagem.

Rotativo:
Configuração (local ou remota) através de software, rotação de 30° a 120°, usado com ímã rotativo e suporte de montagem adequados.

Sensor de Posição local, sem contato:
Posicionador padrão com sensor magnético de posição integrado.

Sensor de Posição remoto, sem contato:
Mais indicado nas aplicações que envolvem temperatura e vibração elevadas. Também é próprio para lugares de difícil acesso. Disponível em comprimento de cabo de 5 m a 20 m.

Sensores de Pressão:
Além das informações usuais sobre o status da válvula e do posicionador, os sensores de pressão fornecem dados importantes que, posteriormente tratados, permitem atividades de diagnóstico avançado da válvula de controle.

Dupla e simples ação:
Com o mesmo posicionador, é possível controlar a posição de válvulas de dupla ação ou com retorno por mola.

Diagnósticos e Parametrização

FY301 (Protocolo HART®) pode ser configurado por:

HI331 BLUETOOTH para dispositivos android (App DEVCODROID) e PC Windows;
Ferramentas de configuração de outros fabricantes baseadas em DD (Device Description) ou DTM (Device Type Manager).

FY301, o AssetView assegura contínua monitoração da informação.

O FY302 utiliza o protocolo de comunicação H1, uma tecnologia aberta que permite que qualquer ferramenta de configuração H1 habilitada configure este equipamento. O Syscon (System Configurator Tool) da SMAR é um software usado para configurar, operar e dar manutenção aos equipamentos de campo. O Syscon oferece interação eficiente e amigável com o usuário, usando Windows NT versão 4.0 ou mais recentes, Windows 2000 e Windows XP.

Ferramentas de configuração, tais como AMSTM, FieldCareTM e HHT375 podem configurar os equipamentos FY302. Arquivos DD (Device Description) e CF (Capability File) podem ser baixados da página da SMAR na Internat da Fieldbus Foundation ^TM.

O FY302 suporta estratégias de configuração complexas devido à alta capacidade e variedade dos blocos funcionais instanciáveis. Estão disponíveis catorze tipos de blocos funcionais e até vinte blocos funcionais podem operar simultaneamente. A tecnologia fieldbus possibilita que o AssetView acesse informações de status e diagnóstico do FY302. Desta forma, os procedimentos de manutenção se tornam mais eficazes, fornecendo maior segurança e disponibilidade da planta. Estes instrumentos podem ser configurados localmente com a ferramenta magnética, sem necessidade de abrir sua tampa, ou remotamente através do ProfibusView da SMAR ou Simatic PDM da Siemens.

O FY303 foi projetado para utilizar o protocolo PROFIBUS PA e pode ser configurado usando Simatic PDM e pelo conceito de ferramenta FDT (Field Device Tool) e DTM (Device Type Manager), tais como FieldCareTM e PACTwareTM. Pode também ser configurado por qualquer sistema PROFIBUS usando o arquivo GSD (Generic Station Description).

O PROFIBUS PA também apresenta informação de qualidade e diagnóstico, melhorando o gerenciamento e manutenção da planta. Os arquivos EDDL (Electronic Device Description Language) e DTM estão disponíveis na página da SMAR na Internet.

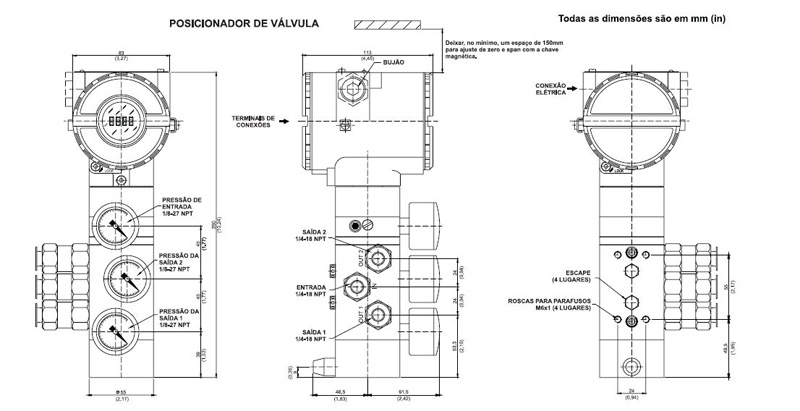

Os posicionadores de válvulas de controle da Série FY300 estão disponíveis na versão 4 a 20 mA e para sistemas com protocolo HART^®, FOUNDATION^™ fieldbus e PROFIBUS PA. O posicionador da Série FY300 fornece uma saída de pressão para o atuador da válvula de controle, posicionando-a de acordo com a entrada recebida da saída de um controlador. A tecnologia digital utilizada na Série FY300 possibilita uma interface fácil entre o campo e a sala de controle com características próprias de cada modo de comunicação, reduzindo consideravelmente os custos de instalação, operação e manutenção.

Apropriado para a maioria dos modelos e marcas de válvulas;
Uma gama variada de suportes dedicados para diversos modelos e tamanhos de diferentes fabricantes de válvulas de controle;
Movimento Linear de 3 mm até 100 mm; (para cursos maiores, consulte nosso catálogo da Série ACP300 e o BFY-CL);
Movimento rotativo de 30º a 120º;
Configurável local ou remotamente através de protocolo HART^® 4 a 20 mA, FOUNDATION^™ fieldbus e PROFIBUS PA;
Indicador Local rotativo, multifuncional de uso fácil;
Fácil instalação, rápido comissionamento e ajuste;
Diagnósticos contínuos on-line para reduzir o tempo de correção de falhas e diminuir os custos de manutenção de válvulas;
Proteção contra transientes;
Histograma, resposta em degrau em combinação com aplicativos de gerenciamento de ativos;
Gráficos de tendência e de fator de carga disponíveis para diagnósticos;
Configuração da curva característica de válvula nas formas mais usuais;
Curva característica da válvula personalizada em até 16 pontos;
Indicador Local configurável;
Proteção da configuração por senha;
Modo de operação multidrop;
Sensor de posição sem contato mecânico por Efeito Hall;
Montagem remota do sensor para aplicações de difícil acesso ou envolvendo alta vibração ou ainda alta temperatura;
Pressão de ar de alimentação de 20 psi até 100 psi;
Certificado para uso em áreas classificadas atendendo à diretivas EC (European Community);
Compatibilidade eletromagnética de acordo com IEC 61000-6-2:1999, IEC 61000- 6-4:1997 e IEC 61326:2002.

FY301 - HART^® - 4 a 20 mA

Ajuste local com ferramenta magnética sem necessidade de abrir o equipamento;
Configurador HI331 BLUETOOTH para dispositivos android (App DEVCODROID) e PC Windows;
Interface de configuração com o aplicativo DEVCODROID em desktop ou laptop;
Parametrização e auto-configuração remota;
Conectividade com Aplicativos no padrão FDT/DTM (Field Device Tool/Device Type Manager);
Aplicativos de Gerenciamento de Ativos tal como o AssetView da SMAR (para outros aplicativos, consulte-nos);
Suporta DTM;
Modo de operação multidrop.

FY302 - FOUNDATION^TM Fieldbus

Configuração local com ferramenta magnética, sem necessidade de abrir o equipamento;
Corrente de consumo de 12 mA;
Instanciação dinâmica de blocos;
Registrado na Foundation Fieldbus™ e aprovado pelo ITK;
14 blocos funcionais.

FY303 - PROFIBUS PA

Configuração básica pode ser feita usando a ferramenta magnética, sem necessidade de abrir o equipamento;
Configuração completa também é realizada com um configurador remoto (Ex.: ProfibusView da SMAR ou Simatic PDM da Siemens);
Blocos funcionais para saída analógica e diagnósticos da válvula;
Consumo de corrente de 12 mA;
Suporta DTM e EDDL.
