Arquitectura O-PAS
La Arquitectura O-PAS permite la construcción de sistemas de automatización de procesos (pequeños o muy grandes) confiables, seguros y escalables, que no requieren parada de procesos para realizar actualizaciones y ampliaciones y que pueden aplicarse a plantas existentes y nuevas construcciones. La siguiente imagen muestra la arquitectura de los sistemas de automatización propuesta por O-PAS.p>
Los principales elementos de esta arquitectura son los DCNs, Distribuited Control Nodes. Como su nombre indica, es el nodo de control distribuido, que puede ser físico o virtual. Las DCN son responsables de realizar aplicaciones de función de puerta de enlace, control y adquisición de E/S para la integración con dispositivos y sistemas existentes .
Para conectar todos los elementos de la arquitectura y proporcionar una comunicación confiable y segura, existe el OCF, O-PAS Connectivity Framework. OCF utiliza OPC-UA como estándar de comunicación, permitiendo la comunicación horizontal y vertical entre todos los elementos de la red. En una red OPC-UA, el GDS (Global Discovery Server) es un componente esencial de la arquitectura que tiene como objetivo proporcionar un servicio de descubrimiento para los clientes OPC-UA.
El GDS es el responsable de mantener un registro centralizado de información sobre los servidores OPC-UA disponibles en la red. Cuando un cliente OPC-UA desea conectarse a un servidor para acceder a datos o funciones, puede consultar el GDS para obtener información sobre todos los servidores disponibles. Esta información incluye detalles sobre la ubicación (dirección IP, puerto), la identidad del servidor y las funciones que ofrece.
Línea Nova
Nova Smar pone a disposición del mercado global de automatización su nueva línea de sistemas de control distribuido, la Línea Nova, que implementa la tecnología O-PAS, Open Process Automation Standard.
NOVA DCN

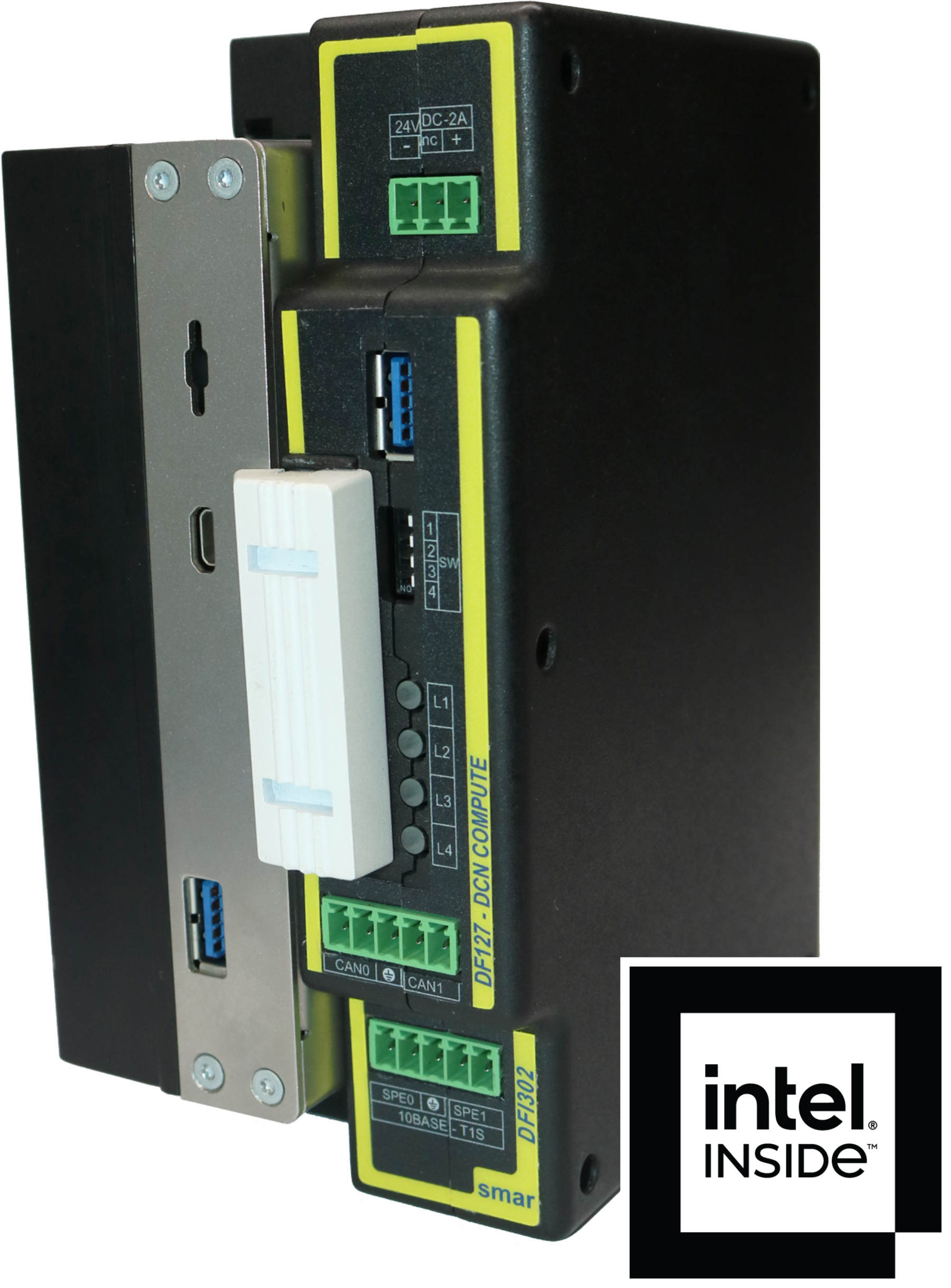

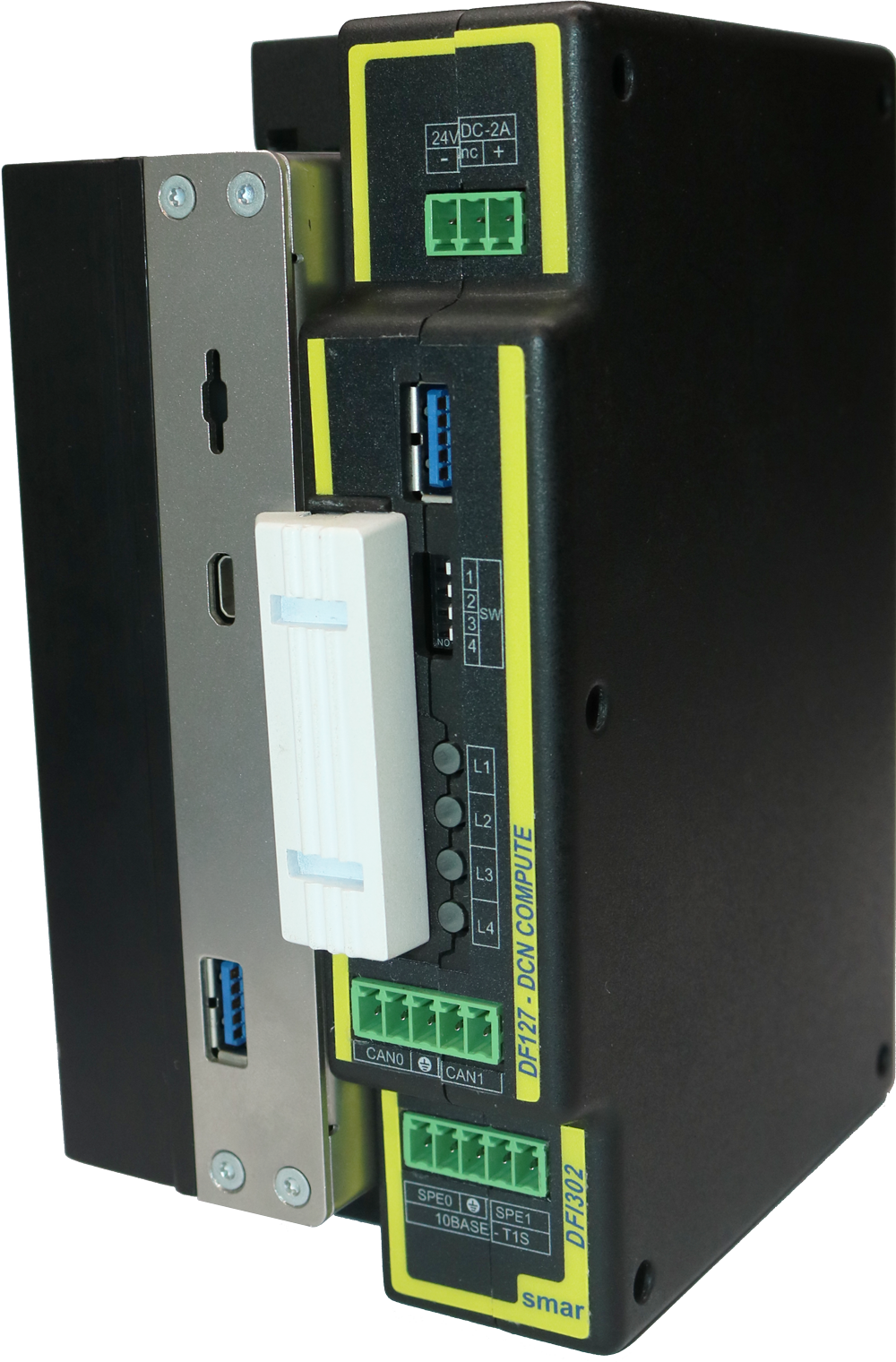

NovaDCN Smar fue desarrollado en colaboración con Intel®, empresa que también forma parte de OPAF. De esta manera, traemos al mundo de la automatización industrial los potentes procesadores de la familia Intel®, diseñados para soluciones completas de control distribuido en total conformidad con O-PAS.
-
Hardware desarrollado en colaboración con Intel®;
-
Certificado de compatibilidad O-PAS;
-
Portabilidad;
-
Interconectividad;
-
Instalación industrial;
-
Procesador Intel Atom® x6200FE;
-
4 puertos Ethernet RJ45 de 1000Mbps;
-
Comunicación OPC-UA;
-
Fuente de alimentación de 24V con consumo de 2A;
-
Puerto USB 3.1;
-
Sistema operativo Debian Linux.

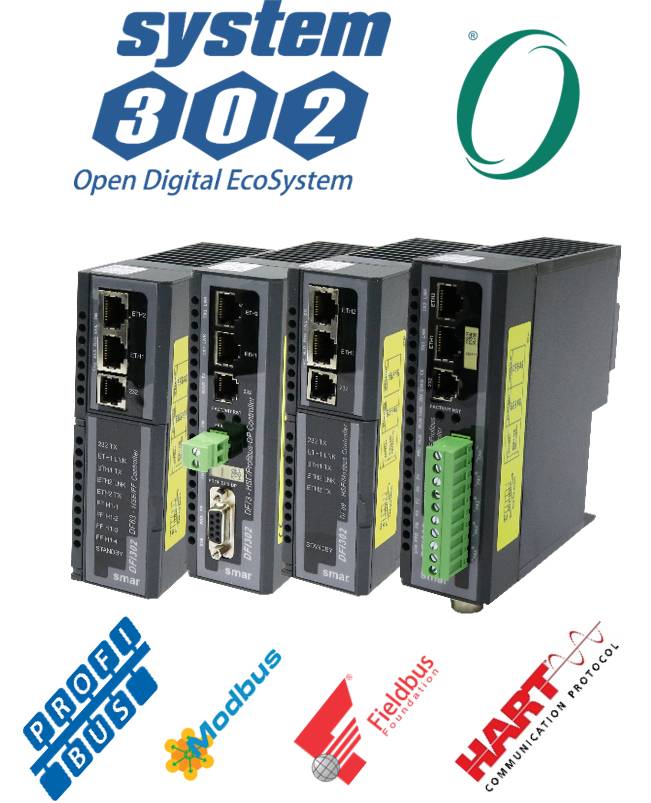

Los NovaDCN también actúan como puerta de entrada a otras redes o sistemas, como sistemas legados, puertas de enlace inalámbricas, redes de campo digitales, E/S y controladores de sistemas DCS o PLC. NovaDCN también dispone en su línea de Gateways que permiten la integración del Sistema302 con O-PAS.
-
Integra el Legado con lo Nuevo;
-
Proporciona acceso a sistemas legados a través de O-PAS Signal;
-
Permite el uso de tecnologías HART, Profibus , Fieldbus Foundation, Modbus y señales de E/S convencionales con sistemas O-PAS;
-
Archivo de descripción AML.
NOVA ENGINE

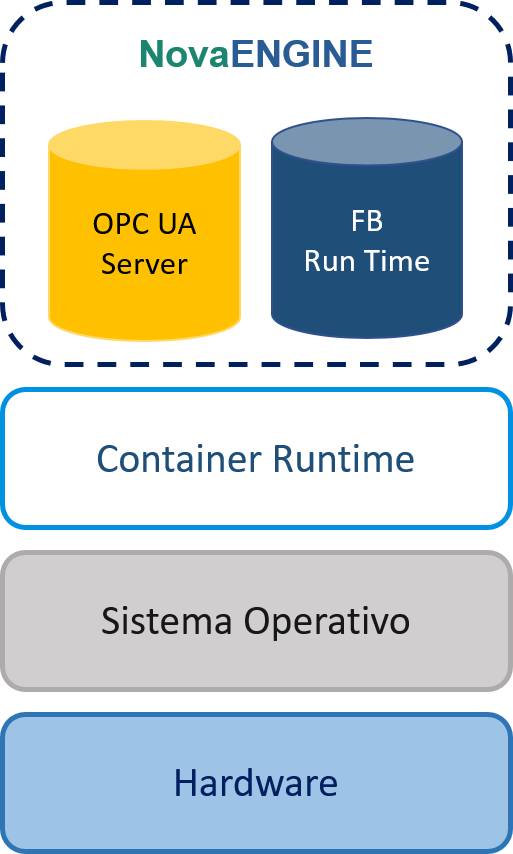

Los contenedores son unidades de software que empaquetan aplicaciones y sus dependencias en un solo paquete, simplificando la creación, implementación y ejecución de aplicaciones en diferentes entornos. Los NovaENGINEs Smar son capaces de ejecutar lógica de control en plataformas Dockers. Además, los NovaENGINE son independientes y pueden ejecutarse en cualquier hardware compatible con O-PAS, realizándose la configuración mediante un archivo XML.
NovaENGINE Smar comprende :
-
Servidor OPC-UA, responsable de la comunicación entre el contenedor y la red O-PAS, proporcionando el modelo de Información para aplicaciones y seguridad cibernética.
-
FB Run Time, responsable de ejecutar funciones de control como bloques de funciones, lógica secuencial, lógica IEC 61131-3 y lógica IEC 61499.
NOVA FB

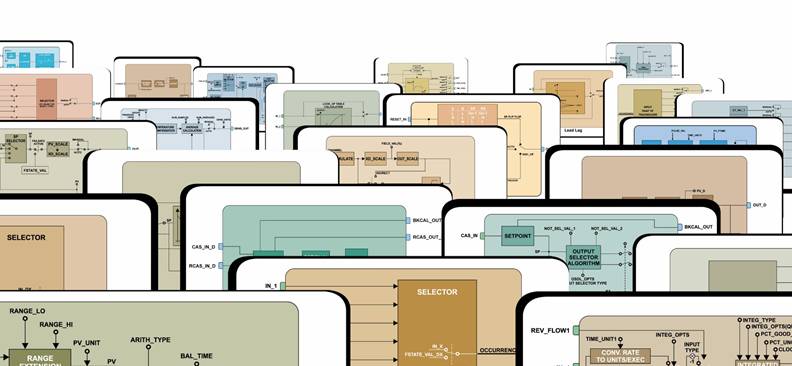

Las tecnologías abiertas hacen posible que componentes de hardware y software de diferentes fabricantes se utilicen juntos en la misma aplicación o subsistema. Las estructuras de datos y comunicaciones utilizadas por los bloques de funciones están estandarizadas para garantizar la interoperabilidad. Y la descripción completa de las funciones permite que diferentes software de configuración de diferentes fabricantes realicen la configuración de forma estandarizada.
-
Bloques Funcionales desarrollados en base a una solución con más de 40 años de uso en el campo;
-
Archivos Nodeset;
-
Texto estructurado;
-
Sigue el estándar definido por O-PAS.
NOVA CSB

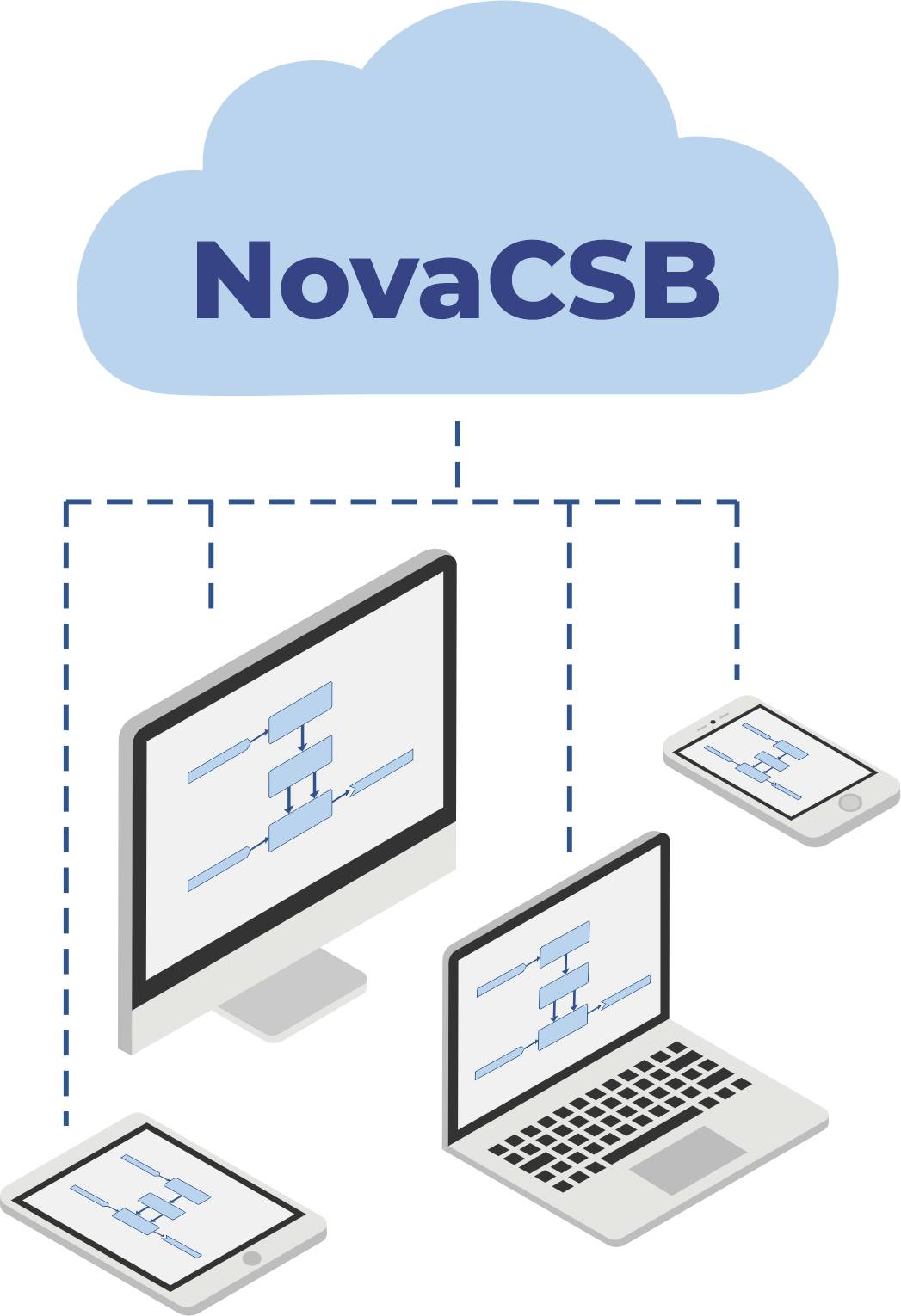

Con una interfaz gráfica práctica e intuitiva, NovaCSB (Nova Control Strategy Builder) permite la ejecución de la estrategia de control mediante diagramas de bloques. Al ser una aplicación web, no depende de sistema operativo ni hardware, siendo compatible con todos y cada uno de los dispositivos, independientemente del fabricante y sistema operativo.
-
Plataforma Web;
-
Configuración mediante diagrama de bloques;
-
Permite configuración, supervisión y operación;
-
Implementación de la nube, vía internet;
-
Implementación de la nube local;
-
Utiliza archivos definidos por el estándar O-PAS para describir el Modelo de Información de los bloques;
-
Utiliza archivos AML para describir E/S DCN;
-
Genera un archivo AML para configuración;
-
Genera el archivo .opas;
-
Permite el uso de bibliotecas de bloques funcionales de terceros.
