Tecnologías ya definidas como estándares O-PAS
Redfish
Un sistema compuesto por componentes compatibles con O-PAS puede contener miles de componentes de múltiples proveedores. Administrar las configuraciones de la plataforma y brindar soporte de mantenimiento de la plataforma en este entorno altamente distribuido requiere especificar una funcionalidad de administración del sistema común.
Para cumplir con el requisito de administrar un sistema de componentes de múltiples proveedores, la interfaz de administración del sistema se define en O-PAS Parte 5. RedFish es el estándar elegido para proporcionar una administración simple y segura para DCN, lo que permite que las herramientas de orquestación detecten y reparen posibles problemas.
FDI - Field Device Integration
La tecnología FDI (Field Device Integration) permite el acceso a PA-DIM (Modelo de información de dispositivos de automatización de procesos) para la base instalada. Para la gestión de equipos, los sistemas utilizan FDI basado en el modelo de información OPC-UA y el modelo cliente/servidor. De esta manera, el FDI permite un enfoque estandarizado para la integración de dispositivos.
OPC-UA
El O-PAS Connectivity Framework (OCF) es un marco de comunicación seguro e interoperable. Aunque OCF se muestra como una red única en la arquitectura O-PAS, las implementaciones reales pueden consistir en redes segmentadas, VLAN , firewalls y otros mecanismos para garantizar la seguridad, el rendimiento y la calidad del servicio.
O-PAS Connectivity Framework (OCF) permite la interoperabilidad entre DCN (Distributed Nodos de control). El estándar OPC-UA define los mecanismos para obtener el flujo de información de las DCN . Los modelos de información O-PAS se basan en definiciones OPC-UA. Un sistema O-PAS debe tener al menos un Global Discovery Server (GDS), que proporciona servicios para localizar los TAG del sistema.
O-PAS Signal
O-PAS Signal se basó en el modelo de información definido por FDI para señales de automatización de procesos (PA DIM). Podemos mapear todos los datos del modelo de información de las dos tecnologías.
El O-PAS Signal es el principal elemento de interoperabilidad entre aplicaciones distribuidas y DCN de E/S. El O-PAS Signal Alias Tag se registra en el GDS (Global Discovery Server) permitiendo la gestión de la red OCF.
El acceso se realiza a través del Alias Tag proporcionando el intercambio de:
-
Valores
-
Timestamp
-
Status
-
Unidad de Ingeniería
-
Rango
Ethernet-APL
El Ethernet APL (Advanced Physical Layer) es un estándar de comunicaciones de red diseñado para entornos industriales y de automatización. Proporciona una solución de conectividad confiable y robusta para dispositivos y sistemas utilizados en fábricas, plantas industriales y otras aplicaciones críticas. Con las características:
-
Permite el uso continuo de cables tipo par trenzado existentes
-
Dispositivos alimentados por cables de comunicación.
-
Largas distancias
-
Alta velocidad de comunicación.
-
Adecuado para áreas peligrosas
-
Disponibilidad de conectores y otra infraestructura para condiciones ambientales adversas.
-
Dispositivos con alta capacidad computacional
La OPC Foundation ha estado trabajando en el desarrollo del protocolo OPC-UA FX (Field eXchange) y OPAF está cooperando con OPC-UA FX para armonizar los dos estándares.
AutomatizaciónML
AutomationML es una tecnología para intercambiar información entre herramientas de diferentes fabricantes en sistemas heterogéneos . De esta forma, permite la portabilidad de las configuraciones del sistema de control, es decir, los usuarios finales pueden mover sus aplicaciones de control de procesos entre herramientas de diferentes proveedores.
La información es exportada por la herramienta del fabricante A, transferida e importada por la herramienta del fabricante B a través de un documento con la extensión “.aml”. La herramienta del fabricante B puede navegar y utilizar información de ingeniería compleja ya que el formato está estandarizado.
-
Automation Markup Language, AML.
-
Estándar abierto basado en el estándar XML.
-
Admite el intercambio de datos en un entorno heterogéneo de herramientas de ingeniería.
-
Almacena información de ingeniería.
-
Sigue el paradigma orientado a objetos.
-
Permite representar componentes de la planta, tanto lógicos como físicos.
-
Arquitectura de documentos distribuidos.
-
Combina formatos de datos industriales existentes.

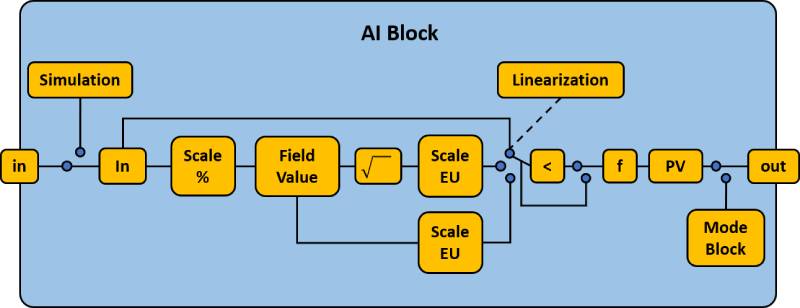

Bloques Funcionales
Los bloques de funciones son módulos de software que constan de un modelo de información (parámetros y sus tipos de datos) y métodos de cálculo (algoritmo) que se ejecutan en DCNs O-PAS.
Los bloques de funciones están disponibles en dos perfiles: IEC-61131 para ejecución periódica e IEC 61499 para ejecución basada en eventos.
El desarrollo de los bloques de funciones IEC-61131 O-PAS se basa en los bloques de funciones de tecnología FOUNDATION Fieldbus . Esta decisión se debe a más de 20 años de uso en el campo.
Docker
Los contenedores son un método de virtualización a nivel de sistema operativo que permite ejecutar una aplicación y sus dependencias en procesos con recursos aislados. Los contenedores le permiten empaquetar fácilmente el código, las configuraciones y las dependencias de una aplicación en bloques de construcción que brindan coherencia ambiental, eficiencia operativa, productividad del desarrollador y control de versiones.
Docker es una tecnología de código abierto que le permite crear, ejecutar, probar e implementar aplicaciones distribuidas dentro de contenedores de software.
Seguridad Cibernética - IEC 62443
Si bien existen varios estándares de seguridad cibernética, se posicionan de manera diferente en relación con las consideraciones sobre el papel del operador y proveedor y los aspectos técnicos o de gestión de la seguridad.
La IEC 62443 es la más completa y cubre la mayoría de los desafíos de seguridad cibernética industrial, por lo tanto, es la opción adoptada por la norma O-PAS, siendo el conjunto de normas que tienen como objetivo orientar los sistemas de control y automatización industrial (IACS) para una operación segura, brindando lineamientos que incluyen:
-
Definir términos, conceptos y modelos comunes que puedan ser utilizados por todas las partes interesadas;
-
Ayudar a los propietarios de activos a determinar el nivel de seguridad necesario;
-
Establecer un conjunto común de requisitos y una metodología del ciclo de vida de la seguridad cibernética para los desarrolladores de productos;
-
Definir los procesos de evaluación de riesgos que son críticos para proteger los sistemas de control.
