DT300Series

Transmisores de Densidad - Tecnología

Descripción Funcional

Precisión ±0,0004 g/cm³ (±0,1 °Brix);
Compensación de Temperatura;
Rango 0 g/cm³ - 10 g/cm³;
Normas de conexiones al proceso Industrial y Sanitario;
Indicador digital LCD;
Lectura directa de Densidad o Concentración en unidades de ingeniería como: g/cm³, kg/m3, Densidad Relativa, °Brix, °Baume, °Plato, °INPM, °GL, °API, % Sólidos, Concentración en %, etc. ;
Apto para fluidos estáticos y dinámicos;
Energía y Comunicación superpuestos a dos hilos;
Diferentes opciones de materiales para las partes húmedas;
Unidad única e integrada sin partes móviles;
Calibrado de fábrica y autocalibrado;
Recalibración en el proceso:
- Sin referencia estandarizada;
- Sin calibración de laboratorio;
- Sin interrupción del proceso.
Auto diagnóstico;
Resistente a la intemperie, a prueba de explosiones e intrínsecamente seguro;
La estrategia de control se construye mediante instanciación dinámica de bloques;
Configuración y Parametrización a través de herramientas disponibles en el mercado, es decir, utilizando tarjetas PC o PCMCIA o se puede configurar a través de ajuste local (se puede utilizar con una pantalla LCD);
Uso del bloque de función de entrada analógica;
Totalmente digital: sensor, circuito y comunicación;
Configuración vía ajuste local (Foundation fieldbus; y PROFIBUS PA);
Fácil actualización de firmware (memoria flash a través de la interfaz) para Foundation fieldbus y PROFIBUS PA;
Fácil mantenimiento;
Tres opciones tecnológicas: HART®, Foundation fieldbus y PROFIBUS PA.

DT301 - HART^® - 4 a 20 mA

Modo de funcionamiento multipunto;
Soporta DTM y EDDL.

DT302 - Foundation fieldbus™

Corriente de consumo 12mA;
Tres bloques de funciones para entradas analógicas: densidad, concentración y temperatura;
Integración con Simatic PDM;
Soporta DTM y EDDL;
El perfil 3.0 facilita la intercambiabilidad.

DT303 - PROFIBUS PA

Corriente de consumo 12mA;
Tres bloques de funciones para entradas analógicas: densidad, concentración y temperatura;
Integración con Simatic PDM;
Soporta DTM y EDDL;
El perfil 3.0 facilita la intercambiabilidad.

El Transmisor Inteligente de Densidad DT300 Series es un equipo diseñado para la medición continua de concentración y densidad de líquidos, directamente en procesos industriales.

Su tecnología pionera consiste en un sensor capacitivo de presión diferencial acoplado a dos repetidores de presión que se sumergen en el proceso. Un sensor de temperatura ubicado entre los repetidores de presión compensa la variación de temperatura del fluido del proceso.

Un software, a través de un algoritmo dedicado, calcula la densidad del fluido.

Dependiendo del proceso industrial, la densidad se puede expresar en g/cm3, Kg/m3, lb/ft3, Densidad Relativa, grado Brix, grado Gay-Lussac, grado Baumé, grado Plato, grado INPM, grado API, % Sólidos, Concentración en %, etc.

Diseñados para aplicaciones de control de procesos, estos transmisores de 2 hilos generan una señal proporcional a la concentración/densidad. También se proporciona comunicación digital para la calibración y el control remotos.

Diagrama de Bloques

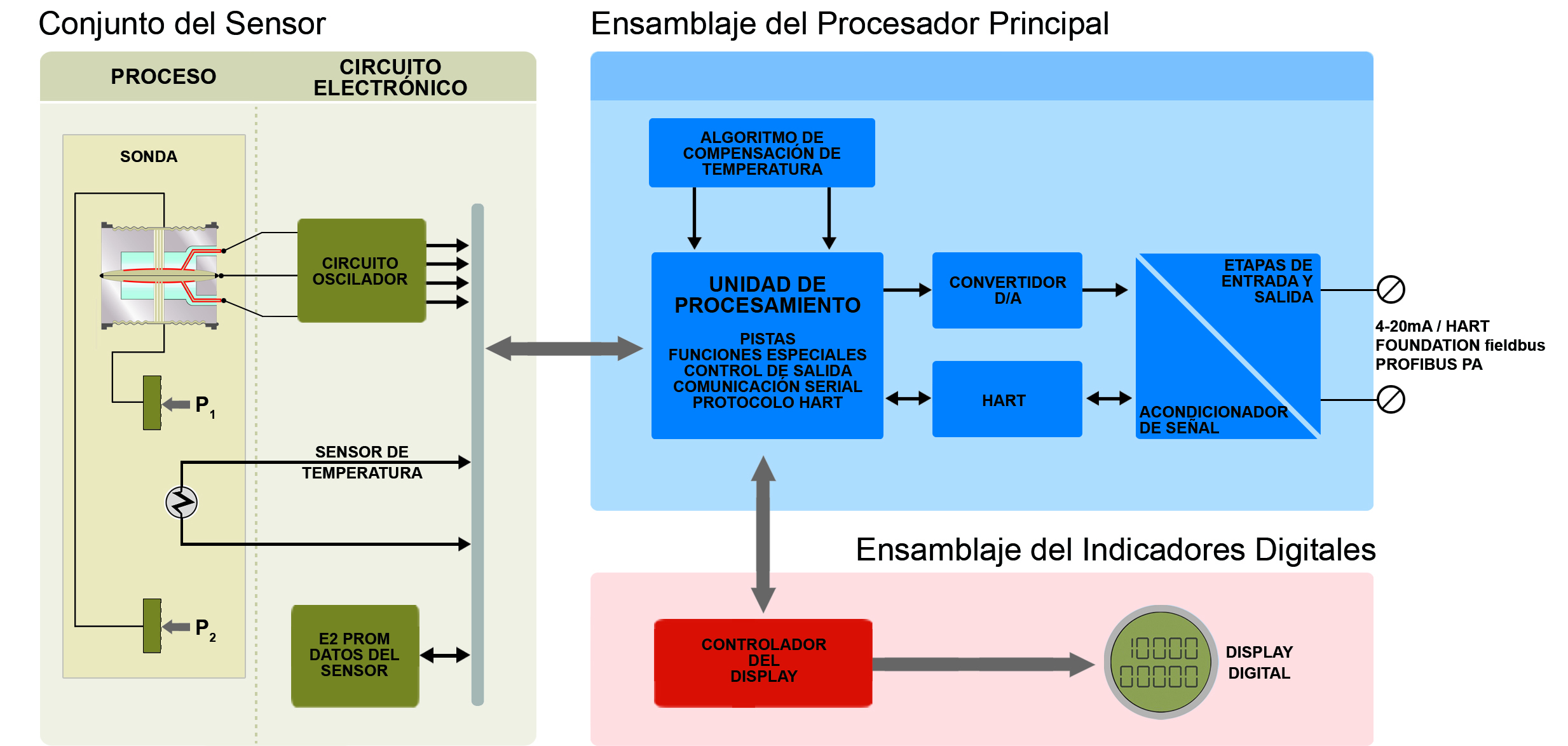

Diagrama de bloques - Serie DT300 - Transmisores de densidad

Video institucional de la serie DT300 - Transmisor de Densidad

La serie DT300 está disponible en tres tecnologías diferentes: HART® (DT301), Foundation fieldbus (DT302) y PROFIBUS PA (DT303). Estos instrumentos se pueden configurar utilizando el software de configuración de SMAR o de otros fabricantes.

El ajuste local está disponible para DT302 y DT303. Para estos modelos es posible configurar ajuste de concentración, autocalibración, lectura directa de densidad o concentración en unidades de ingeniería y otras funciones utilizando la herramienta magnética. SMAR desarrolló Asset View, una herramienta web fácil de usar a la que se puede acceder desde cualquier lugar y en cualquier momento, utilizando un navegador de Internet. Asset View está diseñado para la gestión de diagnósticos de instrumentos de campo para ayudar en el mantenimiento reactivo, preventivo, predictivo y proactivo.

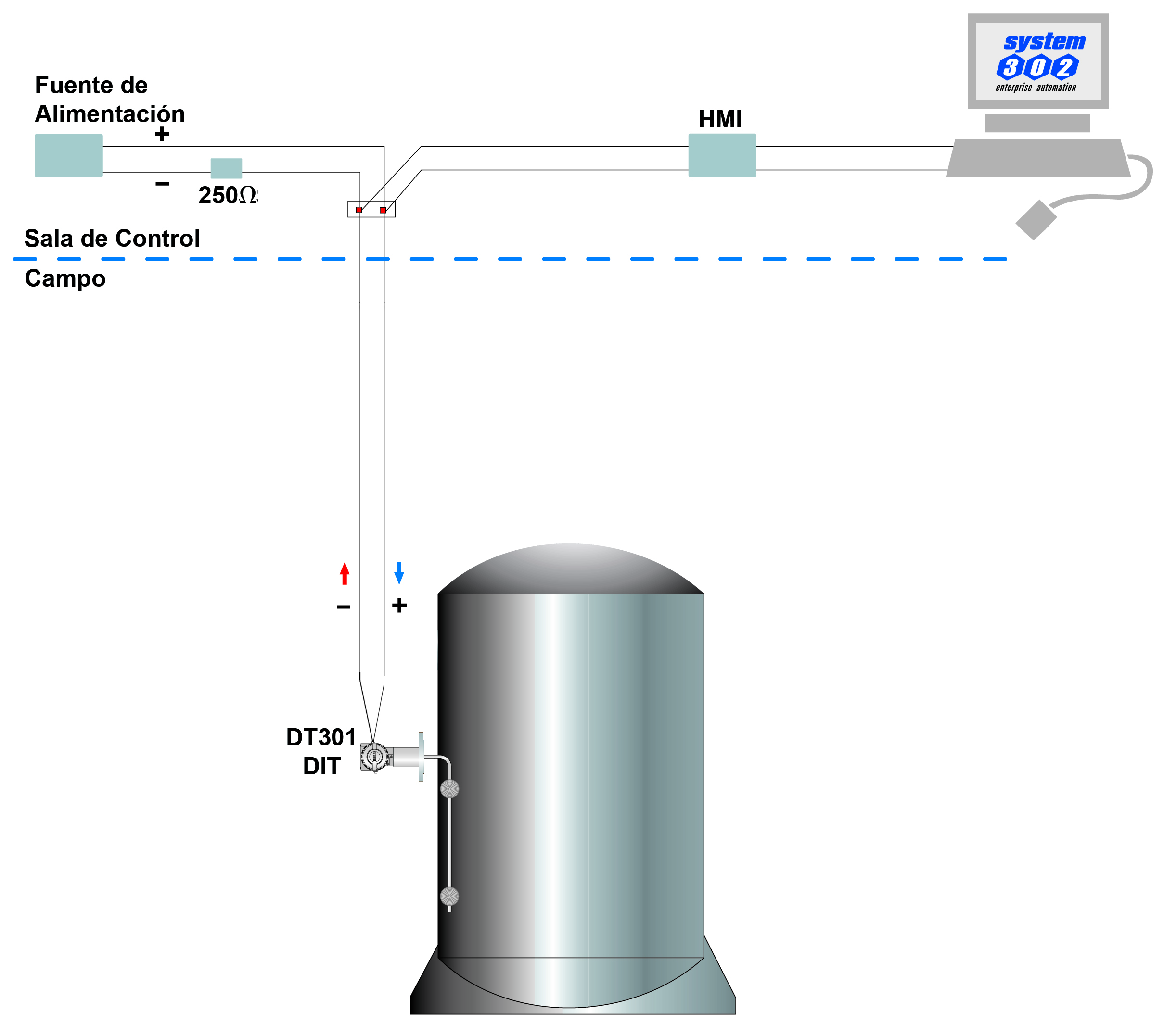

DT301 (Protocolo HART®) se puede configurar mediante:

HI331 BLUETOOTH para dispositivos Android (App DEVCODROID) y PC con Windows;
Herramientas de configuración de terceros basadas en DD (Device Description) o DTM (Device Type Manager).

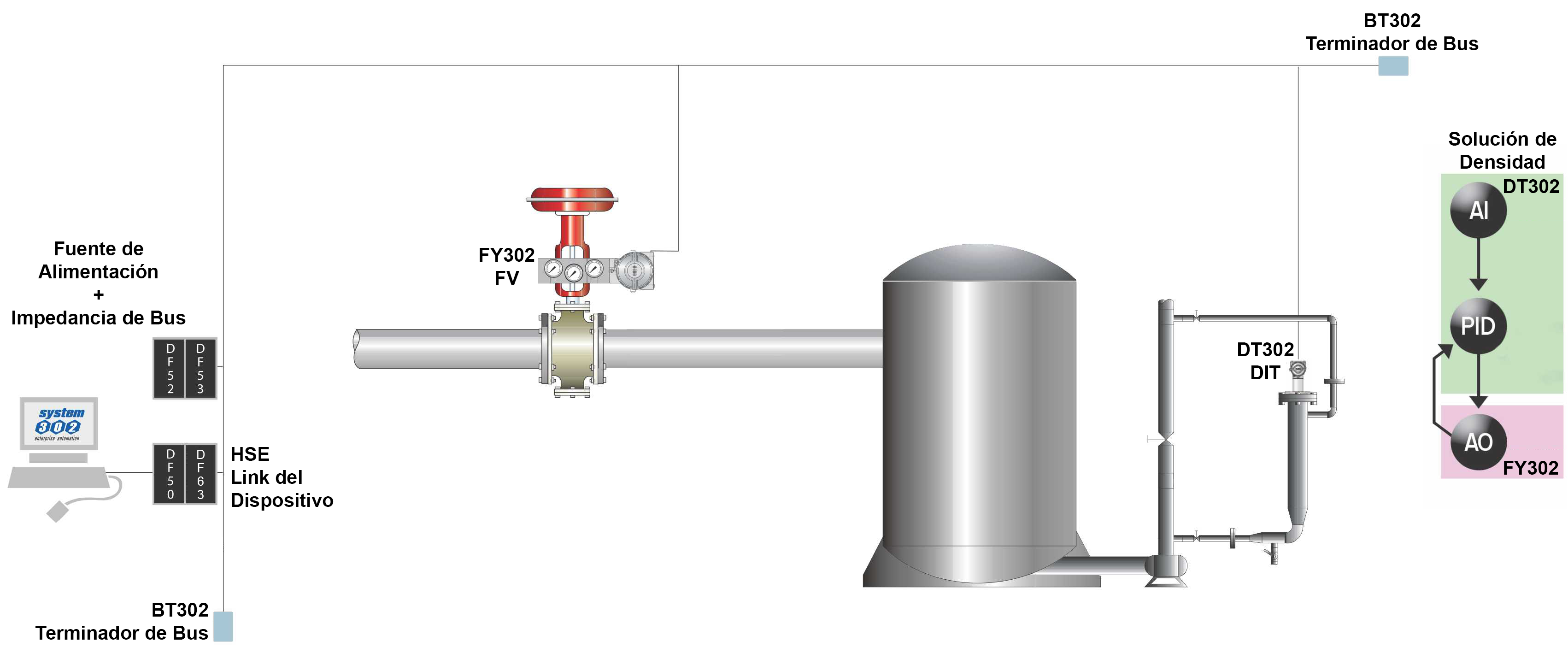

El DT302 utiliza el protocolo de comunicación H1, una tecnología abierta que permite que cualquier herramienta de configuración habilitada para H1 configure este equipo.
Syscon302 (herramienta de configuración del sistema) es un software utilizado para configurar, operar y mantener equipos de campo. Syscon proporciona una interacción eficiente y fácil de usar con Windows Server 2003, Windows Server 2008, Windows Server 2012, Windows Server 2016, Windows 2000, Windows XP, Windows Vista (32/64), Windows 7 (32/64), Windows 8 (32/64) y Windows 10 (32/64).

Las herramientas de configuración como AMS y HHT375 o HHT475 pueden configurar dispositivos DT302. Los archivos DD (Device Description) y CF (Capability File) se pueden descargar del sitio web de SMAR o de Fieldbus Foundation.
El DT302 admite estrategias de configuración complejas debido a la gran capacidad y variedad de bloques de funciones instanciables.

Hay diecisiete tipos de bloques de funciones disponibles y hasta veinte bloques de funciones pueden operar simultáneamente. La tecnología de bus de campo permite que Asset View acceda a información de estado y diagnóstico. De esta forma, los procedimientos de mantenimiento se vuelven más efectivos, brindando mayor seguridad y disponibilidad de la planta.

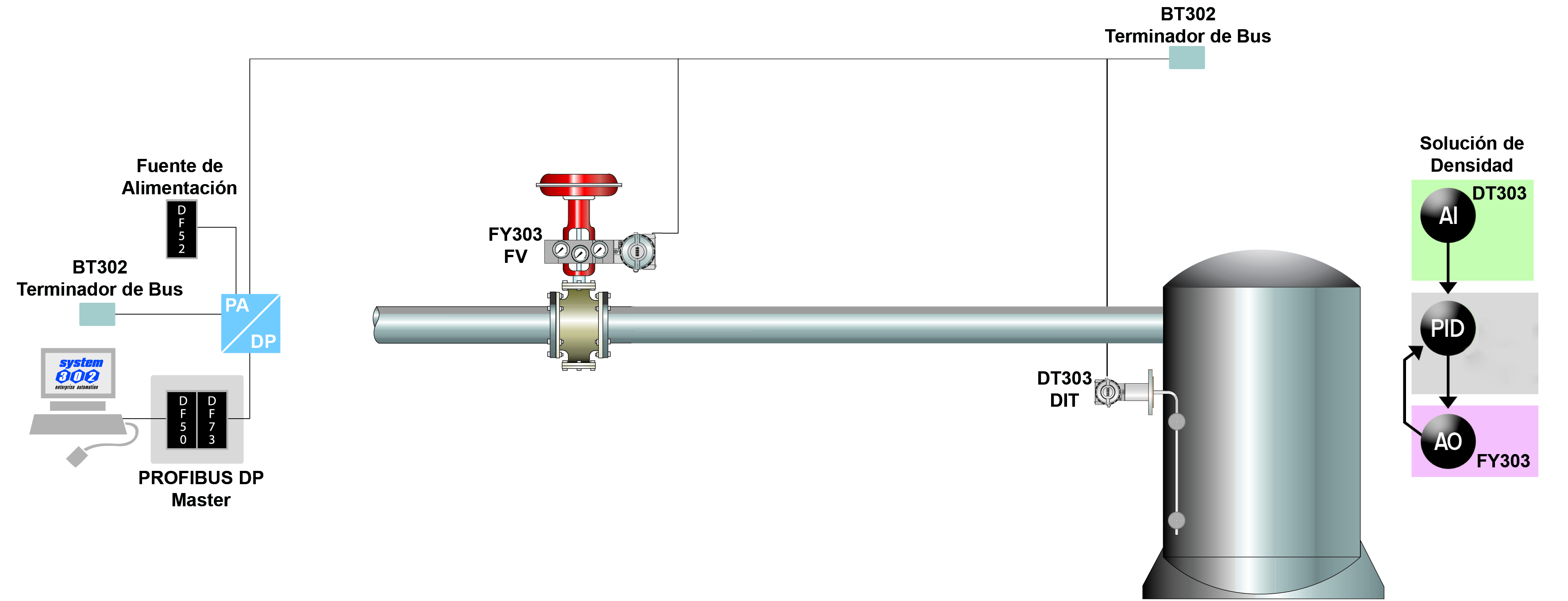

El DT303 (Protocolo PROFIBUS PA) se puede configurar utilizando Simatic PDM y los conceptos de herramienta FDT (Field Device Tool) y DTM (Device Type Manager), como FieldCare&trade y PACTware&trade. También puede ser configurado por cualquier sistema PROFIBUS utilizando el archivo GSD.

PROFIBUS PA también proporciona información de calidad y diagnóstico, mejorando la gestión y el mantenimiento de la planta.
