Arquitetura O-PAS
A Arquitetura do O-PAS permite a construção de sistemas de automação de processos confiáveis, seguros e escaláveis (pequenos ou muito grandes), que não requerem desligamento do processo para realizar atualizações e extensões e que podem ser aplicados em plantas existentes e em novas construções. A imagem a seguir apresenta a arquitetura de sistemas de automação proposta pelo O-PAS.
Os elementos principais desta arquitetura são os DCNs, Distribuited Control Nodes. Como o próprio nome diz, é o nó de controle distribuído, podendo ser físico ou virtual. Os DCNs são responsáveis por realizar aplicações de aquisição de E/S, controle e função de gateway para a integração com dispositivos e sistemas existentes.
Para conectar todos os elementos da arquitetura e fornecer uma comunicação confiável e segura, existe a OCF, O-PAS Connectivity Framework. A OCF utiliza como padrão de comunicação o OPC-UA, permitindo a comunicação horizontal e vertical entre todos os elementos da rede. Em uma rede OPC-UA, o GDS (Global Discovery Server) é um componente essencial da arquitetura que tem como objetivo fornecer um serviço de descoberta para os clientes OPC-UA.
O GDS é responsável por manter um registro centralizado de informações sobre os servidores OPC-UA disponíveis na rede. Quando um cliente OPC-UA deseja se conectar a um servidor para acessar dados ou funcionalidades, ele pode consultar o GDS para obter informações sobre todos os servidores disponíveis. Essas informações incluem detalhes sobre a localização (endereço IP, porta), a identidade do servidor e os recursos que ele oferece.
Linha Nova
A Nova Smar disponibiliza ao mercado de automação mundial a sua nova linha de sistemas de controle distribuído, a Linha Nova, que implementa a tecnologia O-PAS, Open Process Automation Standard.

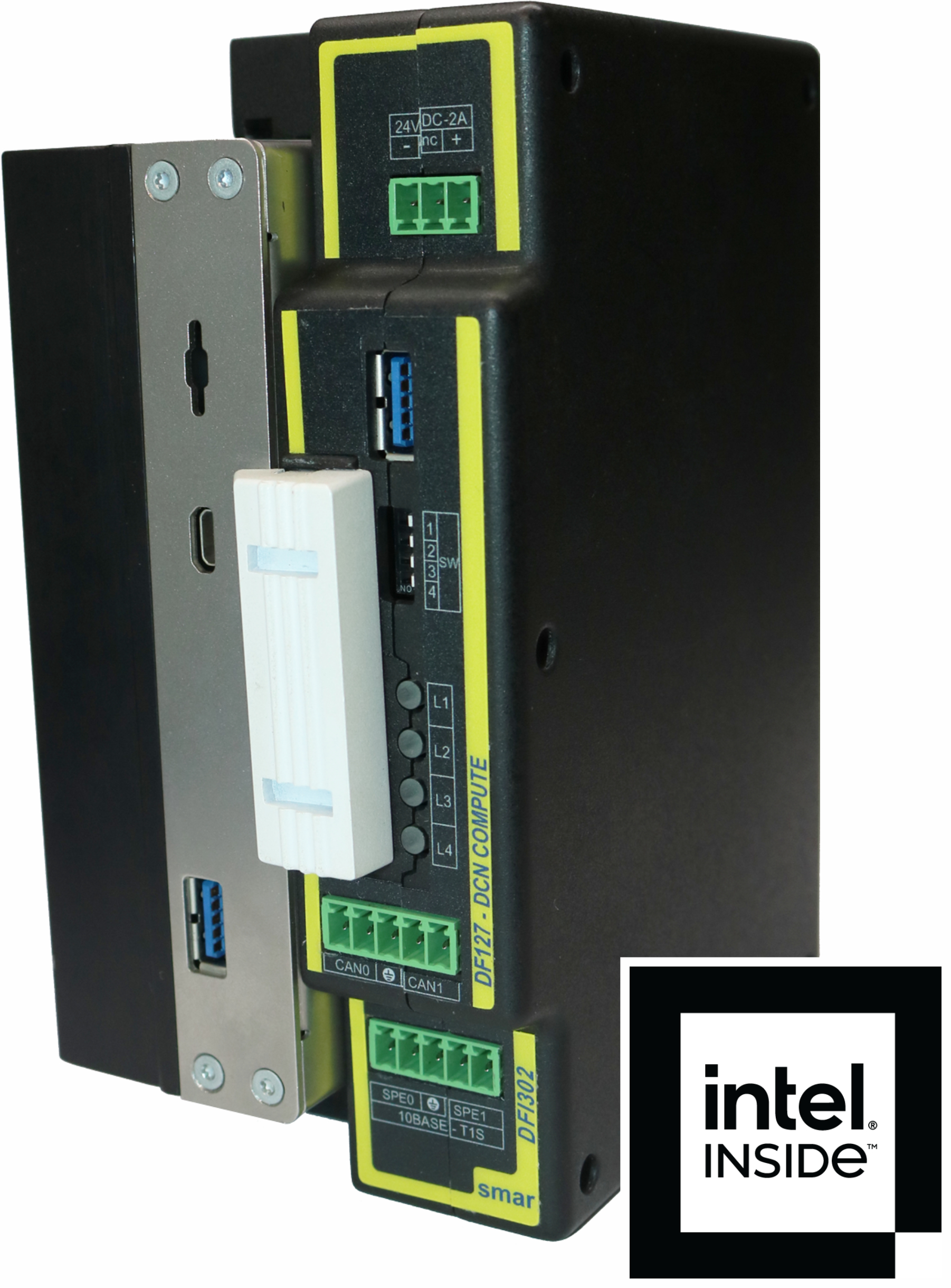

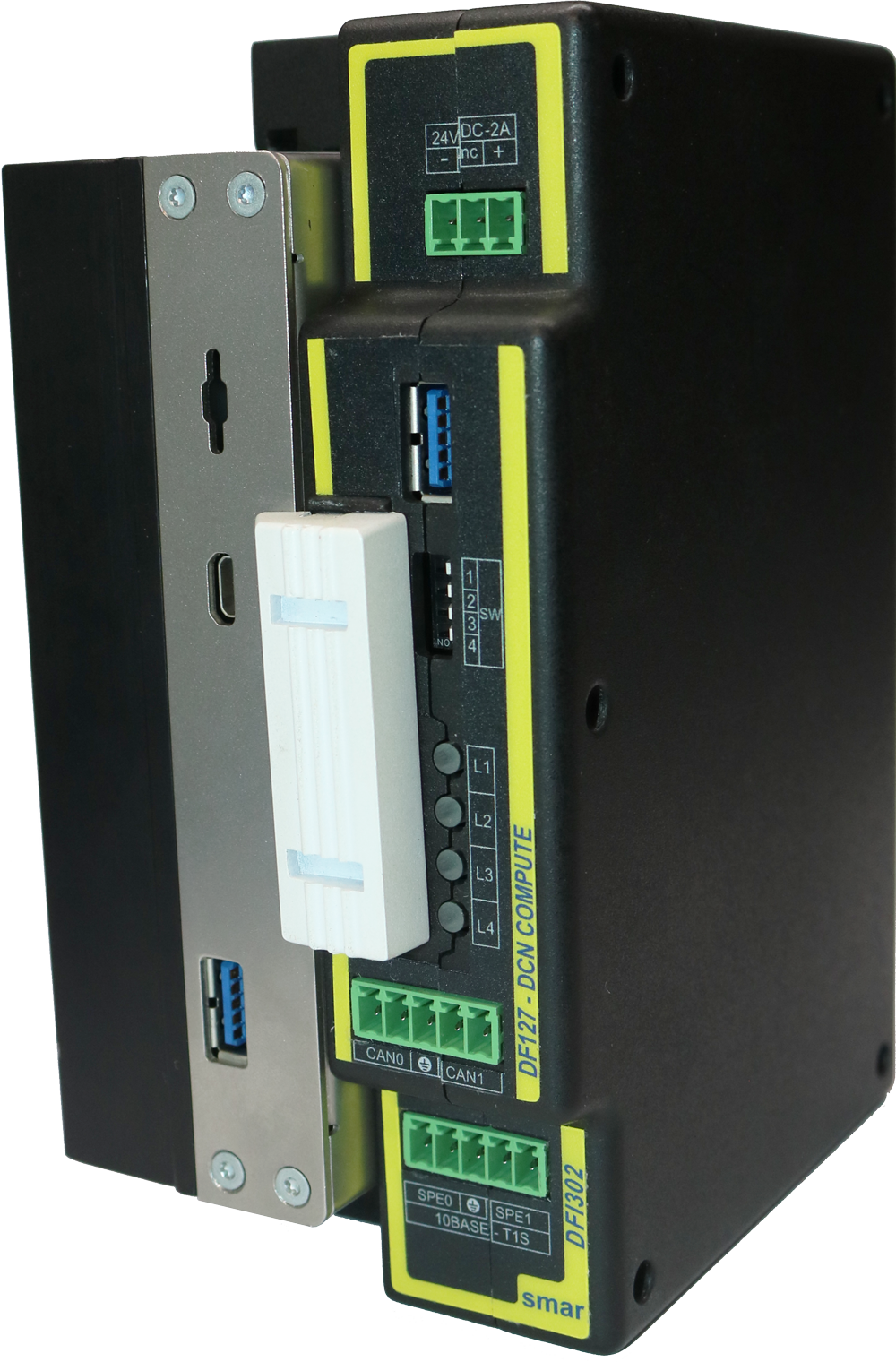

NovaDCN
O NovaDCN Smar foi desenvolvido com a colaboração da Intel®, empresa que também faz parte do OPAF. Desta forma, trazemos para o mundo da automação industrial os poderosos processadores da família Intel®, projetado para soluções completas de controle distribuído em total conformidade com o O-PAS.
-
Hardware desenvolvido com a colaboração da Intel®;
-
Certificado de compatibilidade O-PAS;
-
Portabilidade;
-
Interconectividade;
-
Instalação industrial;
-
Processador Intel Atom® x6200FE;
-
4 portas Ethernet 1000 Mbps RJ45;
-
Comunicação OPC-UA;
-
Alimentação 24V com consumo de 2A;
-
Porta USB 3.1;
-
Sistema Operacional Debian Linux.

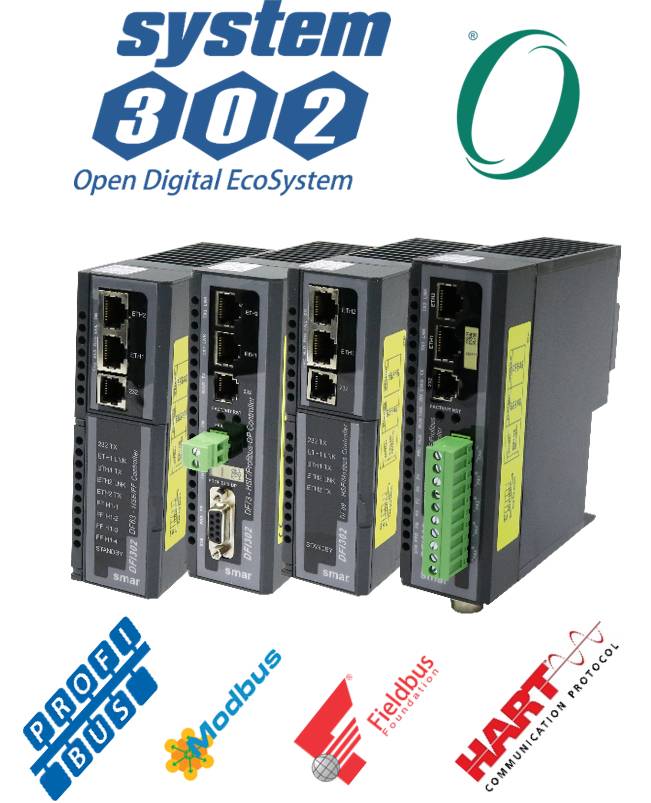

Os NovaDCNs também atuam como um gateway para outras redes ou sistemas, como sistemas legados, gateways sem fio, redes de campo digital, E/S e controladores de sistemas DCS ou PLC. O NovaDCN possui também em sua linha Gateways que permitem a integração do System302 com o O-PAS.
-
Integra o Legado com o Novo;
-
Fornece acesso a sistemas legados através do O-PAS Signal;
-
Permite a utilização das tecnologias HART, Profibus, Fieldbus Foundation, Modbus e sinais de I/O convencionais com os sistemas O-PAS;
-
Arquivo de descrição AML.

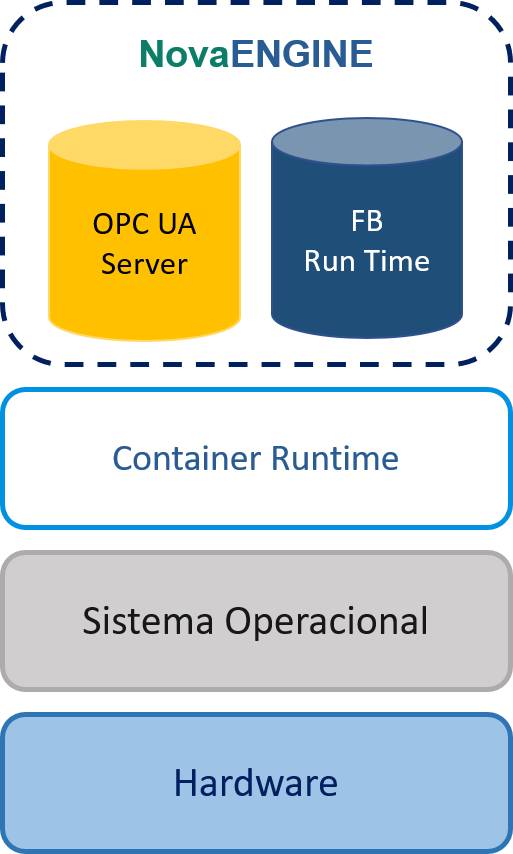

NovaENGINE
Containers são unidades de software que empacotam aplicações e suas dependências em um único pacote, simplificando a criação, implantação e execução de aplicações em diferentes ambientes. As NovaENGINEs Smar são capazes de executar a lógica de controle em plataformas Dockers. Além disso, as NovaENGINEs são independentes e podem ser executadas em qualquer hardware compatível com o O-PAS, sendo a configuração feita utilizando arquivo XML.
Compõe a NovaENGINE Smar:
-
Servidor OPC-UA, responsável pela comunicação do container com a rede O-PAS, fornecendo o Information Model das aplicações e cyber-segurança;
-
FB Run Time, responsável pela execução de funções de controle, como blocos de função, lógica sequencial, IEC 61131-3 lógica e lógica IEC 61499.

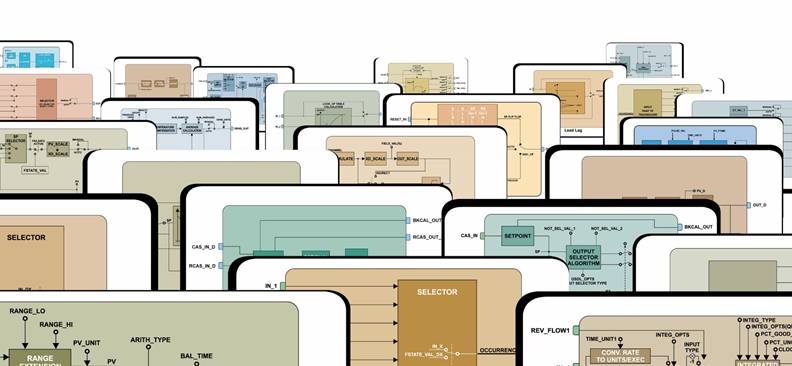

NovaFB
Tecnologias abertas tornam possível, que componentes de hardware e software de diferentes fabricantes possam ser utilizados em conjunto, em uma mesma aplicação ou subsistema. As estruturas de dados e comunicações utilizadas pelos blocos de função são padronizadas para garantir a interoperabilidade. E a completa descrição de recursos permite que diferentes softwares de configuração de diferentes fabricantes realizem a configuração, de maneira padronizada.
-
Blocos Funcionais desenvolvidos baseados em uma solução com mais de 40 anos de utilização em campo;
-
Arquivos Nodeset;
-
Texto estruturado;
-
Segue o Padrão definido pelo O-PAS.

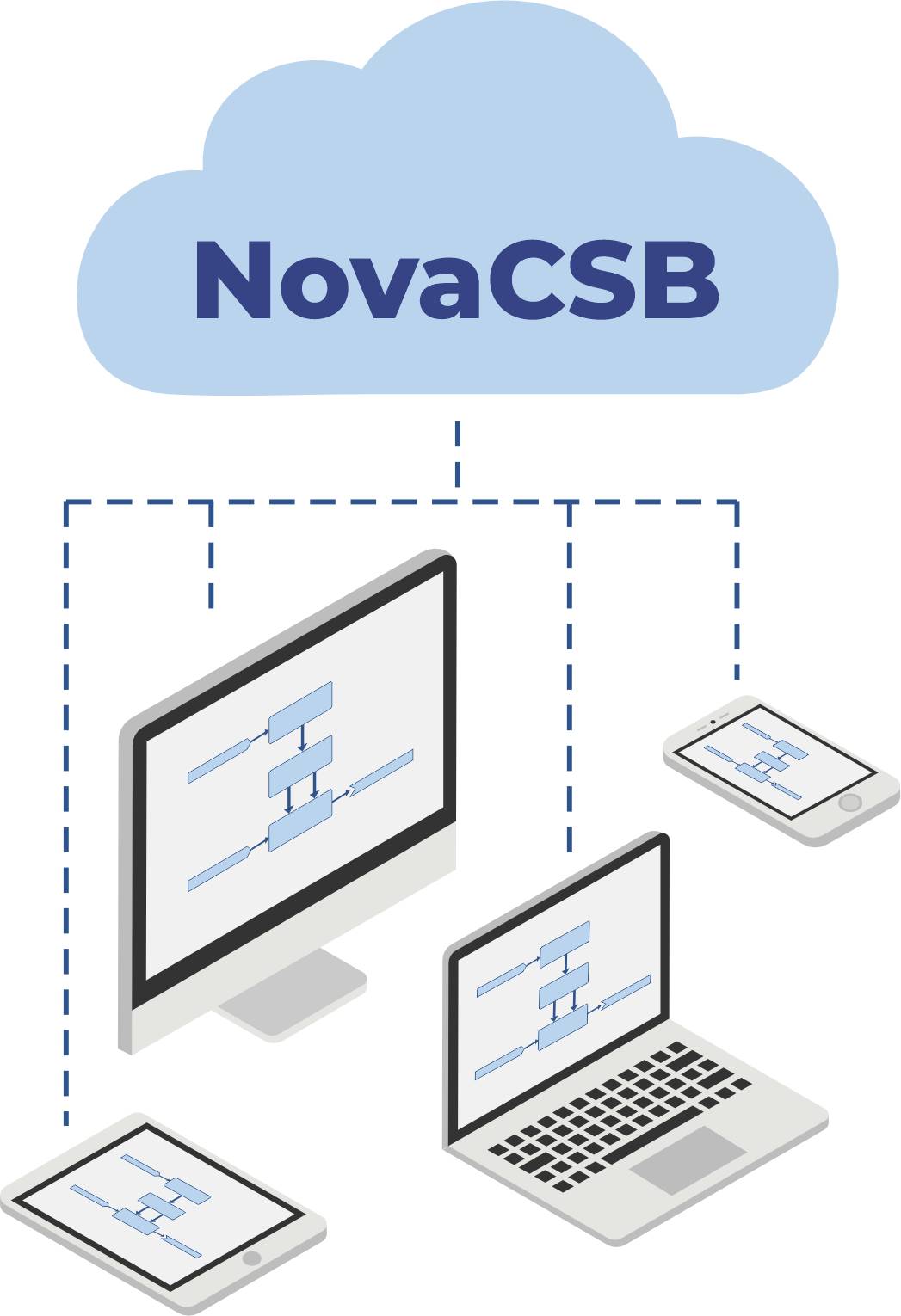

NovaCSB
Com uma interface gráfica prática e intuitiva, o NovaCSB (Nova Control Strategy Builder) permite a execução da estratégia de controle utilizando diagramas de blocos. Por ser uma aplicação Web, não é dependente de sistema operacional e hardware, sendo compatível com todo e qualquer dispositivo, seja qual for o fabricante e sistema operacional.
-
Plataforma Web;
-
Configuração por diagrama de blocos;
-
Permite configuração, supervisão e operação;
-
Implementação em nuvem, via internet;
-
Implementação em nuvem local;
-
Utiliza arquivos definidos pelo padrão O-PAS para descrever o Information Model dos blocos;
-
Utiliza arquivos AML para descrição dos DCN I/O;
-
Gera arquivo AML para configuração;
-
Gera o arquivo .O-PAS;
-
Permite a utilização de bibliotecas de blocos funcionais de terceiros.
