DT300Series

Transmissores de Densidade - Tecnologia

Descrição Funcional

Exatidão ±0,0004 g/cm³ (±0,1 °Brix);
Compensação de Temperatura;
Range 0 g/cm³ - 10 g/cm³;
Padrões de conexões ao processo Industrial e Sanitário;
Indicador Digital LCD;
Leitura direta de Densidade ou Concentração em unidades de engenharia tais como: g/cm³, kg/m3, Densidade Relativa, °Brix,°Baume, °Plato, °INPM, °GL, °API, % Sólidos, Concentração em %, etc;
Adequado para Fluídos Estáticos e Dinâmicos;
Alimentação e Comunicação sobrepostas à dois fios;
Diferentes opções de materiais para as partes molhadas;
Unidade única e integrada sem partes móveis;
Calibrado em Fábrica e Auto Calibração;
Recalibração no processo:
- Sem referência padronizada;
- Sem calibração em laboratório;
- Sem interrupção do processo.
Auto diagnóstico;
À prova de tempo, à prova de explosão e intrinsecamente seguro;
A estratégia de controle é construída pela instanciação dinâmica dos blocos;
Configuração e Parametrização por meio de ferramentas disponíveis no Mercado, ou seja, utilizando PC ou cartões PCMCIA ou pode-se configurar através do ajuste local (pode ser utilizado com um display LCD);
Uso do Bloco Funcional de Entrada Analógica;
Totalmente digital: sensor, circuito e comunicação;
Configuração via ajuste local (Foundation fieldbus™; e PROFIBUS PA);
Fácil atualização de firmware (Memória Flash via Interface) para Foundation fieldbus™ e PROFIBUS PA;
Fácil Manutenção;
Três opções de tecnologia: HART®, Foundation fieldbus™ e PROFIBUS PA.

DT301 - HART^® - 4 a 20 mA

Modo de operação Multi-drop;
Suporta DTM e EDDL.

DT302 - Foundation fieldbus™

Corrente de consumo de 12mA;
Três blocos de função para entradas analógicas: densidade, concentração e temperatura;
Integração ao Simatic PDM;
Suporta DTM e EDDL;
Perfil 3.0 facilita intercambiabilidade.

DT303 - PROFIBUS PA

Corrente de consumo de 12mA;
Três blocos de função para entradas analógicas: densidade, concentração e temperatura;
Integração ao Simatic PDM;
Suporta DTM e EDDL;
Perfil 3.0 facilita intercambiabilidade.

O Transmissor Inteligente de Densidade DT300 Series é um equipamento projetado para medição continua de concentração e densidade de líquidos, diretamente nos processos industriais.

Sua tecnoloia pioneira consiste de um sensor capacitivo de pressão diferencial acoplado a dois repetidores de pressão que estão mergulhados no processo. Um sensor de temperatura localizado entre os repetidores de pressão compensa a variação da temperatura do fluído do processo.

Um software, por meio de um algoritmo dedicado, calcula a densidade do fluído.

Dependendo do processo industrial, a densidade pode ser expressa em g/cm3, Kg/m3, lb/ft3, Densidade Relativa, grau Brix, grau Gay-Lussac, grau Baumé, grau Plato, grau INPM, grau API, % de Sólidos, Concentração em %, etc.

Projetado para aplicações de controle de processo, esses transmissores à 2 fios geram um sinal proporcial a concentração/densidade. Também é fornecido comunicação digital para calibração remota e monitoração.

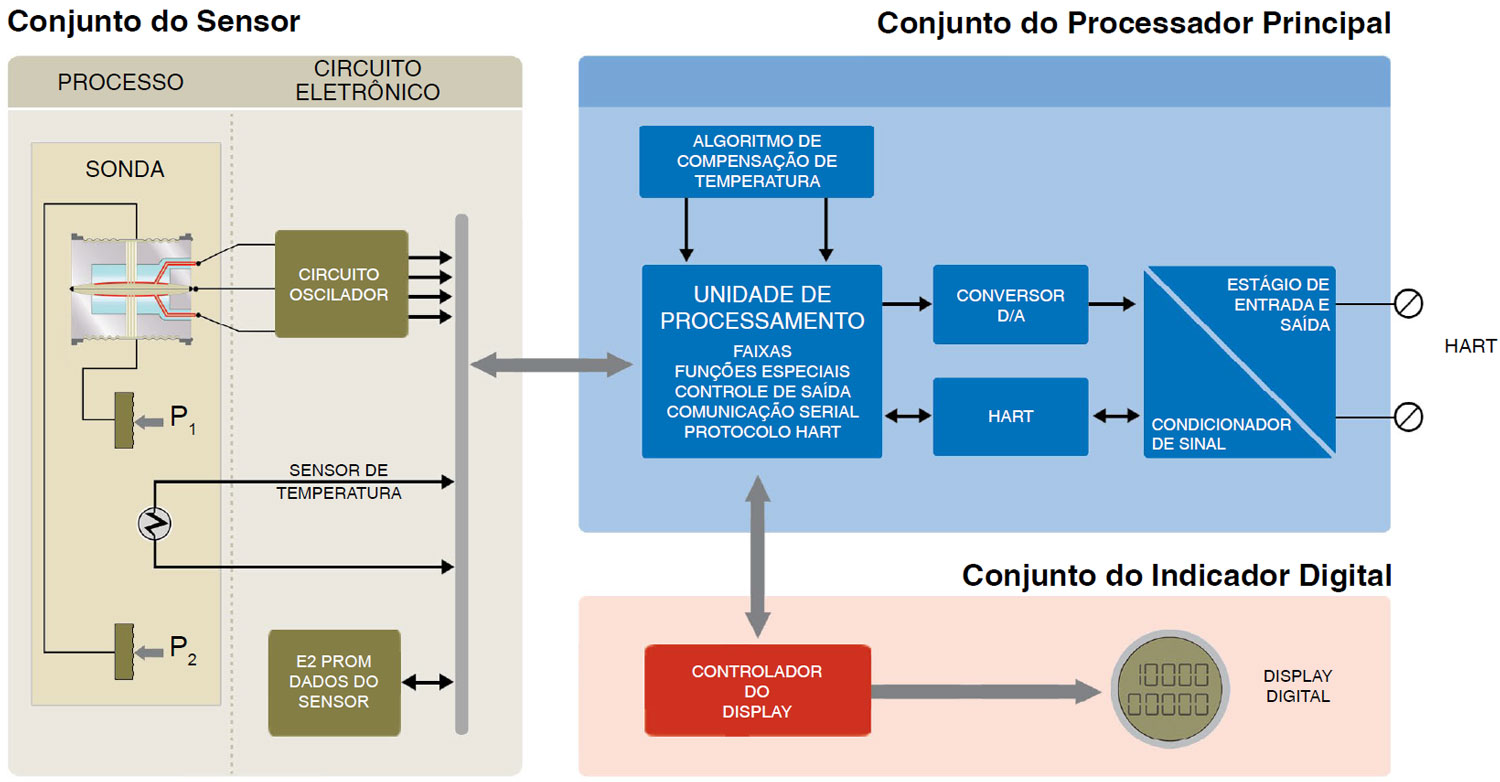

Diagrama de Blocos

O DT300 Series está disponível em dois modelos:

DT300I (Modelo Industrial) para uso geral;
DT300S (Modelo Sanitário) para indústria alimentícia e outras aplicações onde são exigidas conexões sanitárias.

Em ambos os modelos são disponíveis dois tipos de montagem: montagem de topo (tipo reto) e montagem lateral (tipo curvo).

A instalação pode ser feita em tanques abertos ou pressurizados, ou em linha por meio de um vaso amostrador. O modelo Sanitário que possui a Certificação 3-A (Autorização N° 1399) usa uma conexão Tri-Clamp permitindo uma rápida e fácil colocação e retirado do processo. O acabamento da superfície molhada é polida e portanto está livre de fendas onde poderia juntar bactérias e alimentos. A norma sanitária 3A é a mais largamente aceita nas indústrias de alimento, medicamentos e bebidas.

Vídeo Institucional DT300 Series - Transmissor de Densidade

A série DT300 encontra-se disponível em três diferentes tecnologias: HART^® (DT301), Foundation fieldbus™ (DT302) e PROFIBUS PA (DT303). Estes instrumentos podem ser configurados por meio de softwares de configuração da SMAR ou de outros fabricantes.

O ajuste local está disponível para o DT302 e DT303. Para esses modelos é possível configurar ajuste de concentração, auto-calibração, leitura direta da densidade ou concentração em unidades de engenharia, e outras funções usando-se a chave magnética. A SMAR desenvolveu o Asset View, uma ferramenta web amigável que pode ser acessada de qualquer lugar a qualquer hora, usando-se um navegador da Internet. O Asset View foi projetado para o gerenciamento de diagnósticos dos instrumentos de campo, para auxiliar na manutenção reativa, preventiva, preditiva e proativa.

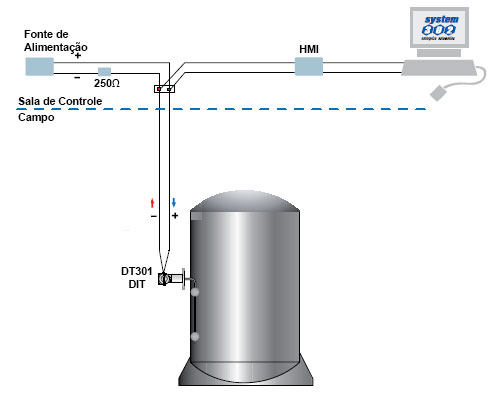

DT301 (Protocolo HART®) pode ser configurado por:

HI331 BLUETOOTH para dispositivos android (App DEVCODROID) e PC Windows;
Ferramentas de configuração de outros fabricantes baseadas em DD (Device Description) ou DTM (Device Type Manager).

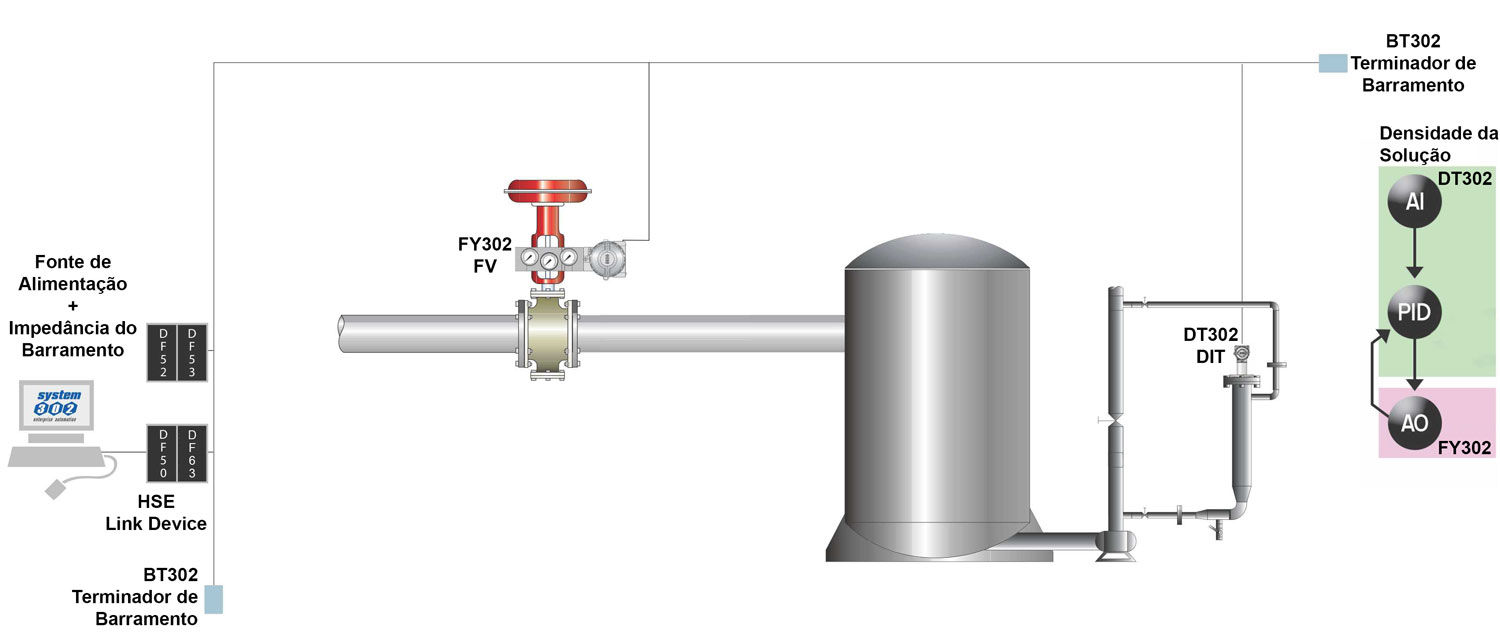

O DT302 utiliza o protocolo de comunicação H1, uma tecnologia aberta que permite que qualquer ferramenta de configuração H1 habilitada configure este equipamento.
O Syscon302 (System Configuration Tool) é um software usado para configurar, operar e dar manutenção aos equipamentos de campo. O Syscon oferece interação eficiente e amigável com o usuário, usando Windows NT versão 4.0 ou mais recentes, Windows 2000 e Windows XP.

Ferramentas de configuração tais como AMSTM e HHT375 podem configurar os Equipamentos DT302. Arquivos DD (Device Description) e CF (Capability File) podem ser baixados do site da SMAR ou da Fieldbus Foundation .
O DT302 suporta estratégias de configuração complexas devido à alta capacidade e variedade dos blocos funcionais instanciáveis.

Estão disponíveis dezessete tipos de blocos funcionais, e até vinte blocos funcionais podem operar simultaneamente. A tecnologia Fieldbus possibilita que o Asset View acesse infomações de status e diagnóstico. Desta forma os procedimentos de manutenção se tornam mais eficazes, fornecendo maior segurança e disponibilidade da planta.

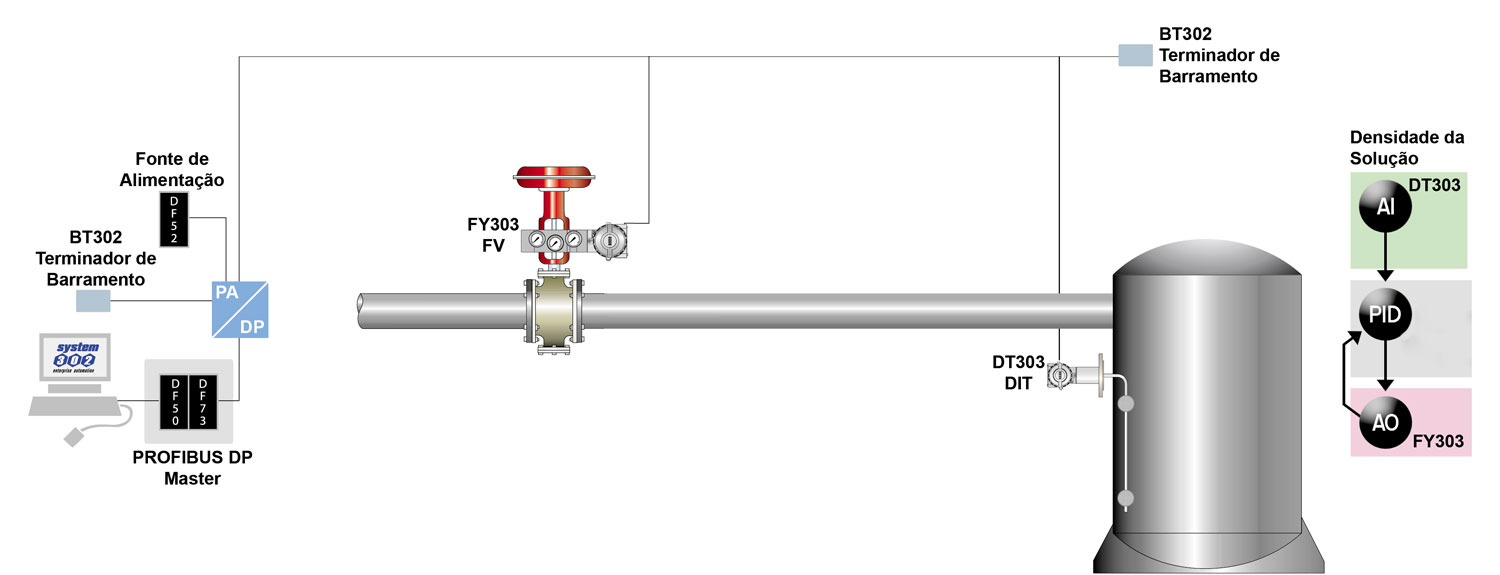

O DT303 (Protocolo PROFIBUS PA) pode ser configurado usando Simatic PDM e pelo conceito de ferramenta FDT (Field Device Tool) e DTM (Device Type Manager), tais como FieldCare&trade e PACTware&trade. Pode também ser configurado por qualquer sistema PROFIBUS usando o arquivo GSD.

O PROFIBUS PA também apresenta informação de qualidade e diagnóstico, melhorando o gerenciamento e manutenção da planta.
